# MADGE NETWORKS, LTD.
STRAIGHT BLUE 16/4 ISA PLUS
NIC Type Token Ring
Transfer Rate 4/16Mbps
Data Bus 8-bit ISA/16-bit ISA
Topology Token ring
Wiring Type Unshielded twisted pair
Boot ROM Available (in firmware)

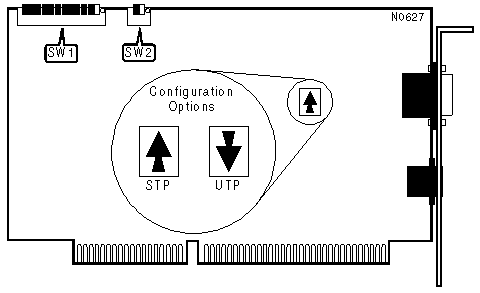

IMG IMG 1
+------------------------------------------------------------+
| ADDRESS CONFIGURATION |
|------------------------------------------------------------|
| Setting |SW1/1 |SW1/2 |SW1/3 |SW1/4 |SW1/5 |SW1/6 |SW1/9 |
|-----------+------+------+------+------+------+------+------|
|»| Primary | Off | On | On | Off | Off | On | Off |
|-+---------+------+------+------+------+------+------+------|
| |Secondary| Off | On | Off | Off | Off | On | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT REQUEST |
|------------------------------------------------------------|
| IRQ | SW1/7 | SW1/8 |
|--------------------+-------------------+-------------------|
| » | 2 | On | On |
|---+----------------+-------------------+-------------------|
| | 3 | On | Off |
|---+----------------+-------------------+-------------------|
| | 6 | Off | On |
|---+----------------+-------------------+-------------------|
| | 7 | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SHARED RAM CONFIGURATION |
|------------------------------------------------------------|
| Size | SW1/10 | SW1/11 |
|-------------------+--------------------+-------------------|
| 8KB | On | On |
|-------------------+--------------------+-------------------|
| 16KB | Off | On |
|-------------------+--------------------+-------------------|
| 32KB | On | Off |
|-------------------+--------------------+-------------------|
| 64KB | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| NETWORK SPEED |
|------------------------------------------------------------|
| Speed | SW1/12 |
|---------------------------------------+--------------------|
| | 4Mbps | On |
|----------------+----------------------+--------------------|
| » | 16Mbps | Off |
|------------------------------------------------------------|
| Note:All cards on a segment must have this option set the |
| same. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| COMPATIBILITY MODE |
|------------------------------------------------------------|
| Mode | SW1/1 |
|-----------------------------------+------------------------|
| » | Normal operation | Off |
|---+-------------------------------+------------------------|
| | Compatibility mode | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DATA BUS |
|------------------------------------------------------------|
| Type | SW2/2 |
|-------------------------------+----------------------------|
| 8-bit ISA | Off |
|-------------------------------+----------------------------|
| 16-bit ISA | On |
+------------------------------------------------------------+
