# MADGE NETWORKS, LTD.
SMART 100 AT RINGNODE FOR COPPER CABLING
NIC Type FDDI
Transfer Rate 100Mbps
Data Bus 32-bit EISA
Topology Ring
Wiring Type Shielded twisted pair
Unshielded twisted pair
Boot ROM Available (location is unidentified)

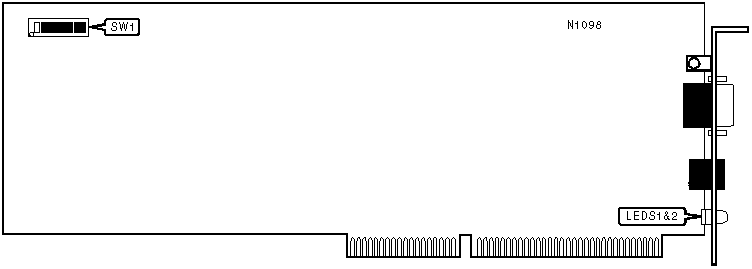

IMG IMG 1
+------------------------------------------------------------+
| BASE I/O ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | SW1/1 | SW1/2 |
|--------------------+-------------------+-------------------|
| 0A20h | On | On |
|--------------------+-------------------+-------------------|
| 1A20h | Off | On |
|--------------------+-------------------+-------------------|
| 2A20h | On | Off |
|--------------------+-------------------+-------------------|
| 3A20h | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | SW1/6 | SW1/7 | SW1/8 |
|---------------+--------------+--------------+--------------|
| Invalid | On | On | On |
|---------------+--------------+--------------+--------------|
| IR/FONT> | On | Off | Off |
|---------------+--------------+--------------+--------------|
| IRQ3 | On | On | Off |
|---------------+--------------+--------------+--------------|
| IRQ7 | On | Off | On |
|---------------+--------------+--------------+--------------|
| IRQ10 | Off | On | On |
|---------------+--------------+--------------+--------------|
| IRQ11 | Off | On | Off |
|---------------+--------------+--------------+--------------|
| IRQ15 | Off | Off | On |
|---------------+--------------+--------------+--------------|
| Invalid | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| REMOTE BOOTING CONFIGURATION |
|------------------------------------------------------------|
| Select | SW1/3 |
|-------------------------------+----------------------------|
| Disabled | Off |
|-------------------------------+----------------------------|
| Enabled | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MMIO CONFIGURATION |
|------------------------------------------------------------|
| Select | SW1/4 |
|-------------------------------+----------------------------|
| Enabled | On |
|-------------------------------+----------------------------|
| Disabled | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BUS TIMING CONFIGURATION |
|------------------------------------------------------------|
| Select | SW1/5 |
|-------------------------------+----------------------------|
| Normal | On |
|-------------------------------+----------------------------|
| Alternative | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LEDS | Color | Status | Condition |
|--------+----------+---------+------------------------------|
| LED1 | Yellow | On | Network connection is good |
|--------+----------+---------+------------------------------|
| LED1 | Yellow | Off | Network connection is broken |
|--------+----------+---------+------------------------------|
| LED2 | Green | On | Cable connection is good |
|--------+----------+---------+------------------------------|
| LED2 | Green | Off | Cable connection is broken |
+------------------------------------------------------------+
