# OLIVETTI
NCU 9142 ASSY 7920-XX
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 8-bit ISA
Topology Linear Bus
Wiring Type AUI Transceiver via DB-15 port
RG-58A/U 50ohm coaxial
Boot ROM Available

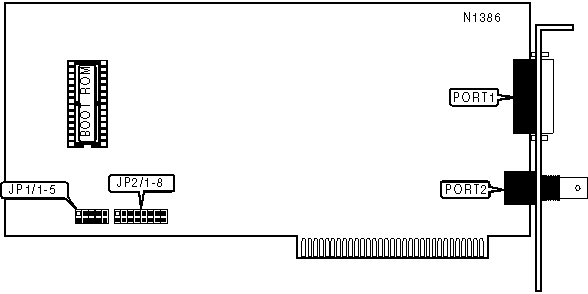

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|----------------------+----------+---------------+----------|
| AUI Transceiver via | PORT1 | G-58A/U 50ohm | PORT2 |
| DB-15 port | | coaxial port | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BIOS ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | JP1/1 | JP1/2 | JP1/3 | JP1/4 | JP1/5 |
|--------------+---------+--------+--------+--------+--------|
| » | Disabled | Closed | Open | Open | Open | Open |
|---+----------+---------+--------+--------+--------+--------|
| | DC000h | Open | Closed | Open | Open | Open |
|---+----------+---------+--------+--------+--------+--------|
| | D8000h | Open | Open | Closed | Open | Open |
|---+----------+---------+--------+--------+--------+--------|
| | CC000h | Open | Open | Open | Closed | Open |
|---+----------+---------+--------+--------+--------+--------|
| | C8000h | Open | Open | Open | Open | Closed |
+------------------------------------------------------------+
+---------------------------------------------------------------+
| BASE I/O ADDRESS SELECTION |
|---------------------------------------------------------------|
|Address|JP2/1 |JP2/2 |JP2/3 |JP2/4 |JP2/5 |JP2/6 |JP2/7 |JP2/8 |
|-------+------+------+------+------+------+------+------+------|
|» |300h|Closed| Open | Open | Open | Open | Open | Open | Open |
|--+----+------+------+------+------+------+------+------+------|
| |310h| Open |Closed| Open | Open | Open | Open | Open | Open |
|--+----+------+------+------+------+------+------+------+------|
| |330h| Open | Open |Closed| Open | Open | Open | Open | Open |
|--+----+------+------+------+------+------+------+------+------|
| |350h| Open | Open | Open |Closed| Open | Open | Open | Open |
|--+----+------+------+------+------+------+------+------+------|
| |250h| Open | Open | Open | Open |Closed| Open | Open | Open |
|--+----+------+------+------+------+------+------+------+------|
| |280h| Open | Open | Open | Open | Open |Closed| Open | Open |
|--+----+------+------+------+------+------+------+------+------|
| |2A0h| Open | Open | Open | Open | Open | Open |Closed| Open |
|--+----+------+------+------+------+------+------+------+------|
| |2E0h| Open | Open | Open | Open | Open | Open | Open |Closed|
+---------------------------------------------------------------+
