# OVISLINK TECHNOLOGIES CORPORATION
LFE-8139TX V.R
NIC Type Ethernet
Boot ROM Available
Network Transfer Rate 10Mbps/100Mbps
Topology Star
Wire Type Unshielded twisted pair
Data Bus 32-bit PCI
Card Size Half height, half length

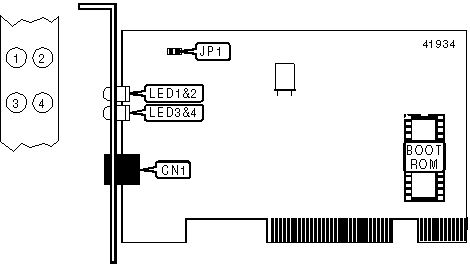

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|-------------------+-------+------------------------+-------|
| UTP connector | J1 | External LED connector | JP1 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|------+--------+----------+---------------------------------|
| LED1 | Yellow | On | Network connection is good |
|------+--------+----------+---------------------------------|
| LED1 | Yellow | Off | Network connection is broken |
|------+--------+----------+---------------------------------|
| LED2 | Green | On | Full-duplex mode enable |
|------+--------+----------+---------------------------------|
| LED2 | Green | Off | Half-duplex mode enabled |
|------+--------+----------+---------------------------------|
| LED3 | Yellow | Blinking | Data is being |
| | | | transmitted/received |
|------+--------+----------+---------------------------------|
| LED3 | Yellow | Off | Data is not being |
| | | | transmitted/received |
|------+--------+----------+---------------------------------|
| LED4 | Green | On | Power on |
|------+--------+----------+---------------------------------|
| LED4 | Green | Off | Power off |
+------------------------------------------------------------+
