# MACROMATE CORPORATION
MT-950C
Card Type Ethernet Transceiver
NIC Type Ethernet
Network Transfer Rate 10Mbps
Topology Linear Bus
Wiring Type AUI transceiver via DB-15 port
RG-58A/U 50ohm coaxial
Data Bus External

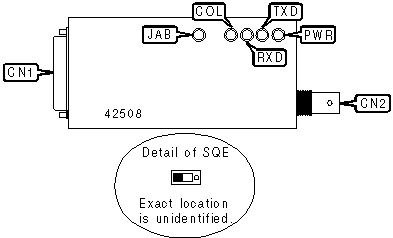

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|----------------------+-------+---------------------+-------|
| AUI transceiver via | CN1 | RG-58A/U BNC | CN2 |
| DB-15 | | connector | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-----------------------------------------+-------+----------|
| ยป Signal Quality Error function | SQE | Off |
| disabled | | |
|-----------------------------------------+-------+----------|
| Signal Quality Error function enabled | SQE | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|-----+-------+----------+-----------------------------------|
| PWR | Green | On | Power being received from AUI |
| | | | connector |
|-----+-------+----------+-----------------------------------|
| PWR | Green | Off | Power not being received |
|-----+-------+----------+-----------------------------------|
| TXD | Green | Blinking | Data is being transmitted |
|-----+-------+----------+-----------------------------------|
| TXD | Green | Off | Data is not being transmitted |
|-----+-------+----------+-----------------------------------|
| RXD | Green | Blinking | Data is being received |
|-----+-------+----------+-----------------------------------|
| RXD | Green | Off | Data is not being received |
|-----+-------+----------+-----------------------------------|
| COL | Amber | On | Collision detected on network |
|-----+-------+----------+-----------------------------------|
| COL | Amber | Off | No collision detected on network |
|-----+-------+----------+-----------------------------------|
| JAB | Amber | On | A frame greater than 1518 bytes |
| | | | is being transmitted |
|-----+-------+----------+-----------------------------------|
| JAB | Amber | Off | Transmission is normal |
+------------------------------------------------------------+
