# MACROMATE CORPORATION
MT-950FX/ST
Card Type Ethernet Transceiver
NIC Type Ethernet
Network Transfer 100Mbps (half-duplex), 200Mbps
Rate (full-duplex)
Topology Linear Bus
Wiring Type MII transceiver via 40-pin port
Fiber optic cable
Data Bus External

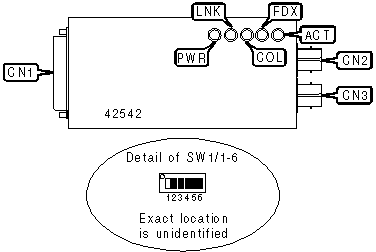

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|-----------------------+-------+--------------------+-------|
| MII transceiver via | CN1 | Fiber optic | CN3 |
| 40-pin port | | connector (ST) - | |
| | | Transmit | |
|-----------------------+-------+--------------------+-------|
| Fiber optic connector | CN2 | | |
| (ST) - Receive | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|----------------------------------------+-------+-----------|
| » Full-duplex mode enabled | SW1/6 | Off |
|----------------------------------------+-------+-----------|
| Half-duplex mode enabled | SW1/6 | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|-----+-------+----------+-----------------------------------|
| PWR | Green | On | Power being received from MII |
| | | | connector |
|-----+-------+----------+-----------------------------------|
| PWR | Green | Off | Power not being received |
|-----+-------+----------+-----------------------------------|
| LNK | Green | On | Link is good |
|-----+-------+----------+-----------------------------------|
| LNK | Green | Off | Link is broken |
|-----+-------+----------+-----------------------------------|
| COL | Amber | Blinking | Collision detected on network |
|-----+-------+----------+-----------------------------------|
| COL | Amber | Off | No collision detected on network |
|-----+-------+----------+-----------------------------------|
| FDX | Green | On | Receiving full-duplex |
| | | | transmission |
|-----+-------+----------+-----------------------------------|
| FDX | Green | Off | Receiving half-duplex |
| | | | transmission |
|-----+-------+----------+-----------------------------------|
| ACT | Green | Blinking | Data is being transmitted |
|-----+-------+----------+-----------------------------------|
| ACT | Green | Off | Data is not being transmitted |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PHY ADDRESS SETTINGS |
|------------------------------------------------------------|
| Address | SW1/1 | SW1/2 | SW1/3 | SW1/4 | SW1/5 |
|----------+---------+---------+---------+---------+---------|
| 0 | On | On | On | On | On |
|----------+---------+---------+---------+---------+---------|
| 1 | Off | On | On | On | On |
|----------+---------+---------+---------+---------+---------|
| 2 | On | Off | On | On | On |
|----------+---------+---------+---------+---------+---------|
| 3 | Off | Off | On | On | On |
|----------+---------+---------+---------+---------+---------|
| 4 | On | On | Off | On | On |
|----------+---------+---------+---------+---------+---------|
| 5 | Off | On | Off | On | On |
|----------+---------+---------+---------+---------+---------|
| 6 | On | Off | Off | On | On |
|----------+---------+---------+---------+---------+---------|
| 7 | Off | Off | Off | On | On |
|----------+---------+---------+---------+---------+---------|
| 8 | On | On | On | Off | On |
|----------+---------+---------+---------+---------+---------|
| 9 | Off | On | On | Off | On |
|----------+---------+---------+---------+---------+---------|
| 10 | On | Off | On | Off | On |
|----------+---------+---------+---------+---------+---------|
| 11 | Off | Off | On | Off | On |
|----------+---------+---------+---------+---------+---------|
| 12 | On | On | Off | Off | On |
|----------+---------+---------+---------+---------+---------|
| 13 | Off | On | Off | Off | On |
|----------+---------+---------+---------+---------+---------|
| 14 | On | Off | Off | Off | On |
|----------+---------+---------+---------+---------+---------|
| 15 | Off | Off | Off | Off | On |
|----------+---------+---------+---------+---------+---------|
| 16 | On | On | On | On | Off |
|----------+---------+---------+---------+---------+---------|
| 17 | Off | On | On | On | Off |
|----------+---------+---------+---------+---------+---------|
| 18 | On | Off | On | On | Off |
|----------+---------+---------+---------+---------+---------|
| 19 | Off | Off | On | On | Off |
|----------+---------+---------+---------+---------+---------|
| 20 | On | On | Off | On | Off |
|----------+---------+---------+---------+---------+---------|
| 21 | Off | On | Off | On | Off |
|----------+---------+---------+---------+---------+---------|
| 22 | On | Off | Off | On | Off |
|----------+---------+---------+---------+---------+---------|
| 23 | Off | Off | Off | On | Off |
|----------+---------+---------+---------+---------+---------|
| 24 | On | On | On | Off | Off |
|----------+---------+---------+---------+---------+---------|
| 25 | Off | On | On | Off | Off |
|----------+---------+---------+---------+---------+---------|
| 26 | On | Off | On | Off | Off |
|----------+---------+---------+---------+---------+---------|
| 27 | Off | Off | On | Off | Off |
|----------+---------+---------+---------+---------+---------|
| 28 | On | On | Off | Off | Off |
|----------+---------+---------+---------+---------+---------|
| 29 | Off | On | Off | Off | Off |
|----------+---------+---------+---------+---------+---------|
| » 30 | On | Off | Off | Off | Off |
|----------+---------+---------+---------+---------+---------|
| 31 | Off | Off | Off | Off | Off |
+------------------------------------------------------------+
