       # OLICOM, INC.

          RAPIDFIRE 6162

          Card Type              Network Interface Card
          NIC Type               Ethernet, Token Ring
          Maximum Onboard Memory 1MB
          Boot ROM               Not available
          Network Transfer Rate  155Mbps
          Topology               Star, Ring
          Wiring Type            Fiber optic cable
          Data Bus               64-bit PCI

   IMG IMG 1


          +------------------------------------------------------------+

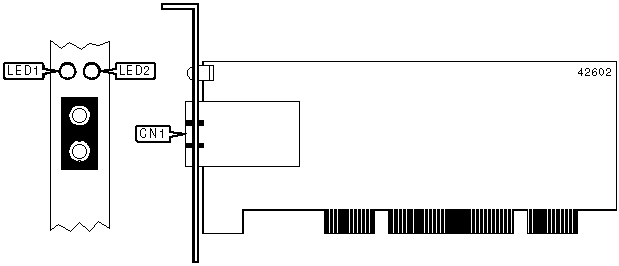

          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |           Function            |           Label            |
          |-------------------------------+----------------------------|
          | Fiber optic connector (SC)    |            CN1             |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     DIAGNOSTIC LED(S)                      |
          |------------------------------------------------------------|
          | LED  | Color  | Status |             Condition             |
          |------+--------+--------+-----------------------------------|
          | LED1 | Green  |   On   |    Network connection is good     |
          |------+--------+--------+-----------------------------------|
          | LED1 | Green  |  Off   |  Network connection is not good   |
          |------+--------+--------+-----------------------------------|
          | LED2 | Yellow |   On   |       Signal has been lost        |
          |------+--------+--------+-----------------------------------|
          | LED2 | Yellow |  Off   |        Signal is detected         |
          +------------------------------------------------------------+
