# PROTEON, INC.
PRONET-10 P1300/V, P1303
NIC Type Token-Ring
Transfer Rate 4Mbps
Data Bus 8-bit ISA
Topology Ring
Wiring Type Shielded twisted pair
Boot ROM Available

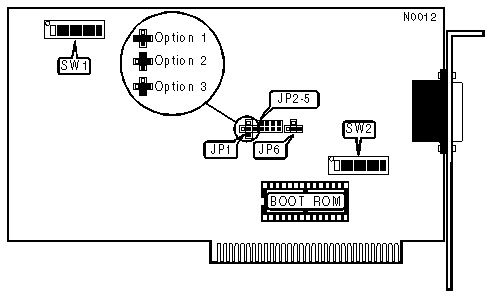

IMG IMG 1
+------------------------------------------------------------+
| NODE ADDRESS SELECTION |
|------------------------------------------------------------|
|Node | SW2/1 |SW2/2 |SW2/3 |SW2/4 |SW2/5 |SW2/6 |SW2/7|SW2/8|
|-----+-------+------+------+------+------+------+-----+-----|
| 0 | - | - | - | - | - | - | - | - |
|-----+-------+------+------+------+------+------+-----+-----|
| 1 | Off | On | On | On | On | On | On | On |
|-----+-------+------+------+------+------+------+-----+-----|
| 2 | On | Off | On | On | On | On | On | On |
|-----+-------+------+------+------+------+------+-----+-----|
| 3 | Off | Off | On | On | On | On | On | On |
|-----+-------+------+------+------+------+------+-----+-----|
| 4 | On | On | Off | On | On | On | On | On |
|-----+-------+------+------+------+------+------+-----+-----|
| 251 | Off | Off | On | Off | Off | Off | Off | Off |
|-----+-------+------+------+------+------+------+-----+-----|
| 252 | On | On | Off | Off | Off | Off | Off | Off |
|-----+-------+------+------+------+------+------+-----+-----|
| 253 | Off | On | Off | Off | Off | Off | Off | Off |
|-----+-------+------+------+------+------+------+-----+-----|
| 254 | On | Off | Off | Off | Off | Off | Off | Off |
|-----+-------+------+------+------+------+------+-----+-----|
| 255 | Off | Off | Off | Off | Off | Off | Off | Off |
|------------------------------------------------------------|
|Notes: Node address 0 is used for messaging between nodes |
|and must not be used. |
| |
|A total of 255 node address settings are available. The |
|switches are a binary representation of the decimal node |
|addresses. Switch 1 is the Least Significant Bit and switch |
|8 is the Most Significant Bit. The switches have the |
|following decimal values: switch 1=1, 2=2, 3=4, 4=8, 5=16, |
|6=32, 7=64, 8=128. Turn off the switches and add the values |
|of the off switches to obtain the correct node address. |
|(On=0, off=1) |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT REQUEST SELECTION |
|------------------------------------------------------------|
| IRQ | JP1 |
|----------------------------+-------------------------------|
| 2 | Option 2 |
|----------------------------+-------------------------------|
| 3 | Option 1 |
|----------------------------+-------------------------------|
| 4 | Option 3 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BOOT ROM CONFIGURATION |
|------------------------------------------------------------|
| Setting | SW1/1 | SW1/2 | SW1/3 | SW1/4 |
|--------------------+---------+---------+---------+---------|
| ยป | Disabled | Off | Off | Off | Off |
|------+-------------+---------+---------+---------+---------|
| | Enabled | On | Off | Off | On |
|------------------------------------------------------------|
| Note: The boot ROM socket has 28 pins. The boot ROM has |
| only 24. Insert the ROM so that the 4 pins nearest the |
| pin-1 socket notch are empty. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | SW1/5 | SW1/6 | SW1/7 | SW1/8 |
|------------+-----------+-----------+-----------+-----------|
| 300h | On | On | On | On |
|------------+-----------+-----------+-----------+-----------|
| 308H | On | On | On | Off |
|------------+-----------+-----------+-----------+-----------|
| 310h | On | On | Off | On |
|------------+-----------+-----------+-----------+-----------|
| 340h | Off | On | On | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| FACTORY CONFIGURED SETTINGS |
|------------------------------------------------------------|
| Jumper | Setting |
|------------------------------+-----------------------------|
| JP2 | Open |
|------------------------------+-----------------------------|
| JP6 | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MISCELLANEOUS TECHNICAL NOTES |
|------------------------------------------------------------|
| Note: on cards prior to Rev.C, SW1 is located at the |
| bottom left of the board. |
+------------------------------------------------------------+
