# PURE DATA LTD.
PDT508
NIC Type ARCnet
Transfer Rate 2.5Mbps
Data Bus Toshiba laptop internal expansion slot
Topology Linear Bus
Wiring Type RG-62A/U 93ohm coaxial
Boot ROM Not Available

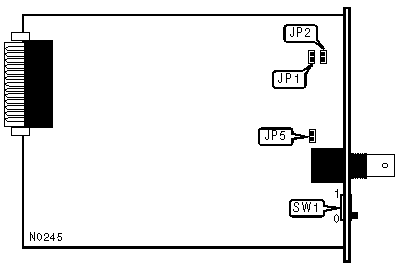

IMG IMG 1
+------------------------------------------------------------+
| POWER |
|------------------------------------------------------------|
| Mode | SW1 |
|-------------------------------+----------------------------|
| Normal | Position 1 |
|-------------------------------+----------------------------|
| Standby (low power) | Position 0 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| TIMEOUT CONFIGURATION |
|------------------------------------------------------------|
| Response Time | Reconfiguration Time | JP1 | JP2 |
|-----------------+----------------------+---------+---------|
| » | 74.7µs | 840µs | Open | Open |
|----+------------+----------------------+---------+---------|
| | 283.4µs | 1680µs | Open | Closed |
|----+------------+----------------------+---------+---------|
| | 561.8µs | 1680µs | Closed | Open |
|----+------------+----------------------+---------+---------|
| | 1118.6µs | 1680µs | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE MEMORY ADDRESS |
|------------------------------------------------------------|
| Address | JP5 |
|--------------------------------+---------------------------|
| » | D000h | Closed |
|----+---------------------------+---------------------------|
| | CC00h | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MISCELLANEOUS NOTES |
|------------------------------------------------------------|
| Node Address and Interrupt Request are set using software |
| supplied with the card. |
+------------------------------------------------------------+
