# PURE DATA LTD.
PDI9025-4/16
NIC Type Token-Ring
Transfer Rate 4/16Mbps
Data Bus 16-bit ISA
Topology Ring
Wiring Type Shielded/Unshielded twisted pair
Boot ROM Available

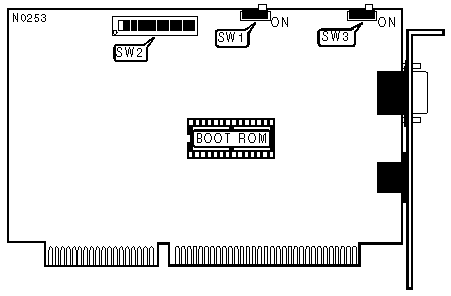

IMG IMG 1
+------------------------------------------------------------+
| NETWORK SPEED |
|------------------------------------------------------------|
| Speed | SW1 |
|---------------------------------+--------------------------|
| » | 16Mbps | Off |
|---+-----------------------------+--------------------------|
| | 4Mbps | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BOOT ROM |
|------------------------------------------------------------|
| Setting | SW2/1 |
|---------------------------------+--------------------------|
| » | Disabled | On |
|---+-----------------------------+--------------------------|
| | Enabled | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DMA CHANNEL |
|------------------------------------------------------------|
| Channel | SW2/11 | SW2/12 |
|-------------------------------+--------------+-------------|
| » | DMA5 | On | On |
|--------+----------------------+--------------+-------------|
| | DMA6 | On | Off |
|--------+----------------------+--------------+-------------|
| | DMA7 | Off | On |
|--------+----------------------+--------------+-------------|
| | Programmed I/O | Off | Off |
|------------------------------------------------------------|
| Note:If you do not wish to use the DMA for memory |
| transfers, you can select programmed I/O. In an XT-class |
| machine, programmed I/O mode is automatically used no |
| mater the configuration. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O BASE ADDRESS |
|------------------------------------------------------------|
| Address | SW2/9 | SW2/10 |
|------------------------+-----------------+-----------------|
| » | A20-A23h, A30-A3Fh | Off | Off |
|---+--------------------+-----------------+-----------------|
| | A24-A27h, A40-A4Fh | On | Off |
|---+--------------------+-----------------+-----------------|
| | A50-A53h, A60-A6Fh | Off | On |
|---+--------------------+-----------------+-----------------|
| | A54-A57h, A70-A7Fh | On | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BOOT ROM ADDRESS |
|------------------------------------------------------------|
| Address | SW2/2 | SW2/3 | SW2/4 | SW2/5 | SW2/6 |
|----------+---------+---------+---------+---------+---------|
| C0000h | On | On | On | On | On |
|----------+---------+---------+---------+---------+---------|
| C2000h | On | On | On | On | Off |
|----------+---------+---------+---------+---------+---------|
| C4000h | On | On | On | Off | On |
|----------+---------+---------+---------+---------+---------|
| C6000h | On | On | On | Off | Off |
|----------+---------+---------+---------+---------+---------|
| C8000h | On | On | Off | On | On |
|----------+---------+---------+---------+---------+---------|
| CA000h | On | On | Off | On | Off |
|----------+---------+---------+---------+---------+---------|
| CC000h | On | On | Off | Off | On |
|----------+---------+---------+---------+---------+---------|
| CE000h | On | On | Off | Off | Off |
|----------+---------+---------+---------+---------+---------|
| D0000h | On | Off | On | On | On |
|----------+---------+---------+---------+---------+---------|
| D2000h | On | Off | On | On | Off |
|----------+---------+---------+---------+---------+---------|
| D4000h | On | Off | On | Off | On |
|----------+---------+---------+---------+---------+---------|
| D6000h | On | Off | On | Off | Off |
|----------+---------+---------+---------+---------+---------|
| D8000h | On | Off | Off | On | On |
|----------+---------+---------+---------+---------+---------|
| DA000h | On | Off | Off | On | Off |
|----------+---------+---------+---------+---------+---------|
| DC000h | On | Off | Off | Off | On |
|----------+---------+---------+---------+---------+---------|
| DE000h | On | Off | Off | Off | Off |
|----------+---------+---------+---------+---------+---------|
| E0000h | Off | On | On | On | On |
|----------+---------+---------+---------+---------+---------|
| E2000h | Off | On | On | On | Off |
|----------+---------+---------+---------+---------+---------|
| E4000h | Off | On | On | Off | On |
|----------+---------+---------+---------+---------+---------|
| E6000h | Off | On | On | Off | Off |
|----------+---------+---------+---------+---------+---------|
| E8000h | Off | On | Off | On | On |
|----------+---------+---------+---------+---------+---------|
| EA000h | Off | On | Off | On | Off |
|----------+---------+---------+---------+---------+---------|
| EC000h | Off | On | Off | Off | On |
|----------+---------+---------+---------+---------+---------|
| EE000h | Off | On | Off | Off | Off |
|----------+---------+---------+---------+---------+---------|
| F0000h | Off | Off | On | On | On |
|----------+---------+---------+---------+---------+---------|
| F2000h | Off | Off | On | On | Off |
|----------+---------+---------+---------+---------+---------|
| F4000h | Off | Off | On | Off | On |
|----------+---------+---------+---------+---------+---------|
| F6000h | Off | Off | On | Off | Off |
|----------+---------+---------+---------+---------+---------|
| F8000h | Off | Off | Off | On | On |
|----------+---------+---------+---------+---------+---------|
| FA000h | Off | Off | Off | On | Off |
|----------+---------+---------+---------+---------+---------|
| FC000h | Off | Off | Off | Off | On |
|----------+---------+---------+---------+---------+---------|
| FE000h | Off | Off | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT REQUEST |
|------------------------------------------------------------|
| IRQ | SW2/7 | SW2/8 |
|---------------------+-------------------+------------------|
| » | 2/9 | On | On |
|---+-----------------+-------------------+------------------|
| | 3 | On | Off |
|---+-----------------+-------------------+------------------|
| | 10 | Off | On |
|---+-----------------+-------------------+------------------|
| | 11 | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CABLE TYPE |
|------------------------------------------------------------|
| Type | SW3 |
|--------------------------------------+---------------------|
| » | Shielded Twisted Pair | Off |
|---+----------------------------------+---------------------|
| | Shielded/Unshielded twisted pair | On |
+------------------------------------------------------------+
