# PROTEON, INC.
PRONET-10 P1300V2/P1303V2
NIC Type ARCnet
Transfer Rate 2.5Mbps
Data Bus 16-bit ISA
Topology Star
Wiring Type AUI transceiver via DB-15 port
Boot ROM Available

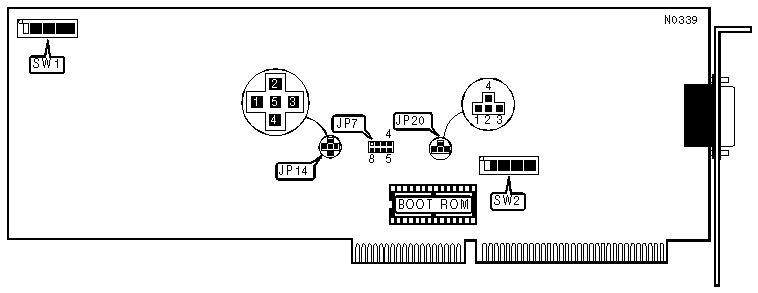

IMG IMG 1
+------------------------------------------------------------+
| NODE ADDRESS |
|------------------------------------------------------------|
|Node |SW1/1 |SW1/2 |SW1/3 |SW1/4 |SW1/5 |SW1/6 |SW1/7 |SW1/8|
|-----+------+------+------+------+------+------+------+-----|
| 0 | - | - | - | - | - | - | - | - |
|-----+------+------+------+------+------+------+------+-----|
| 1 | On | Off | Off | Off | Off | Off | Off | Off |
|-----+------+------+------+------+------+------+------+-----|
| 2 | Off | On | Off | Off | Off | Off | Off | Off |
|-----+------+------+------+------+------+------+------+-----|
| 3 | On | On | Off | Off | Off | Off | Off | Off |
|-----+------+------+------+------+------+------+------+-----|
| 4 | Off | Off | On | Off | Off | Off | Off | Off |
|-----+------+------+------+------+------+------+------+-----|
| 251 | On | On | Off | On | On | On | On | On |
|-----+------+------+------+------+------+------+------+-----|
| 252 | Off | Off | On | On | On | On | On | On |
|-----+------+------+------+------+------+------+------+-----|
| 253 | On | Off | On | On | On | On | On | On |
|-----+------+------+------+------+------+------+------+-----|
| 254 | Off | On | On | On | On | On | On | On |
|-----+------+------+------+------+------+------+------+-----|
| 255 | On | On | On | On | On | On | On | On |
|------------------------------------------------------------|
|Note:Node address 0 is used for messaging between nodes and |
|must not be used. |
| |
| A total of 255 node address settings are available. The |
| switches are a binary representation of the decimal node |
| addresses. Switch 1 is the Least Significant Bit and |
| switch 8 is the Most Significant Bit. The switches have |
| the following decimal values: switch 1=1, 2=2, 3=4, 4=8, |
| 5=16, 6=32, 7=64, 8=128. Turn on the switches and add the |
| values of the on switches to obtain the correct node |
| address. (On=1, Off=0) |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT REQUEST |
|------------------------------------------------------------|
| IRQ | JP22 |
|----------------------------+-------------------------------|
| » | 2 | Pins 2 & 5 Closed |
|---+------------------------+-------------------------------|
| | 3 | Pins 1 & 5 Closed |
|---+------------------------+-------------------------------|
| | 4 | Pins 4 & 5 Closed |
|---+------------------------+-------------------------------|
| | 5 | Pins 3 & 5 Closed |
|---+------------------------+-------------------------------|
| | Disabled | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BOOT ROM ADDRESS |
|------------------------------------------------------------|
| ROM Address | SW2/1 | SW2/2 | SW2/3 | SW2/4 |
|----------------+----------+----------+----------+----------|
| | C0000h | On | On | On | On |
|----+-----------+----------+----------+----------+----------|
| | C4000h | On | On | On | Off |
|----+-----------+----------+----------+----------+----------|
| | C8000h | On | On | Off | On |
|----+-----------+----------+----------+----------+----------|
| | CC000h | On | On | Off | Off |
|----+-----------+----------+----------+----------+----------|
| | D0000h | On | Off | On | On |
|----+-----------+----------+----------+----------+----------|
| | D4000h | On | Off | On | Off |
|----+-----------+----------+----------+----------+----------|
| » | D8000h | On | Off | Off | On |
|----+-----------+----------+----------+----------+----------|
| | DC000h | On | Off | Off | Off |
|----+-----------+----------+----------+----------+----------|
| | E0000h | Off | On | On | On |
|----+-----------+----------+----------+----------+----------|
| | E4000h | Off | On | On | Off |
|----+-----------+----------+----------+----------+----------|
| | E8000h | Off | On | Off | On |
|----+-----------+----------+----------+----------+----------|
| | EC000h | Off | On | Off | Off |
|----+-----------+----------+----------+----------+----------|
| | F0000h | Off | Off | On | On |
|----+-----------+----------+----------+----------+----------|
| | F4000h | Off | Off | On | Off |
|----+-----------+----------+----------+----------+----------|
| | F8000h | Off | Off | Off | On |
|----+-----------+----------+----------+----------+----------|
| | FC000h | Off | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O BASE ADDRESS |
|------------------------------------------------------------|
| I/O Address | SW2/5 | SW2/6 | SW2/7 | SW2/8 |
|-------------+-----------+-----------+-----------+----------|
| 300h | On | On | On | On |
|-------------+-----------+-----------+-----------+----------|
| 308h | On | On | On | Off |
|-------------+-----------+-----------+-----------+----------|
| 310h | On | On | Off | On |
|-------------+-----------+-----------+-----------+----------|
| 318h | On | On | Off | Off |
|-------------+-----------+-----------+-----------+----------|
| 320h | On | Off | On | On |
|-------------+-----------+-----------+-----------+----------|
| 328h | On | Off | On | Off |
|-------------+-----------+-----------+-----------+----------|
| 330h | On | Off | Off | On |
|-------------+-----------+-----------+-----------+----------|
| 338h | On | Off | Off | Off |
|-------------+-----------+-----------+-----------+----------|
| 340h | Off | On | On | On |
|-------------+-----------+-----------+-----------+----------|
| 348h | Off | On | On | Off |
|-------------+-----------+-----------+-----------+----------|
| 350h | Off | On | Off | On |
|-------------+-----------+-----------+-----------+----------|
| 358h | Off | On | Off | Off |
|-------------+-----------+-----------+-----------+----------|
| 360h | Off | Off | On | On |
|-------------+-----------+-----------+-----------+----------|
| 368h | Off | Off | On | Off |
|-------------+-----------+-----------+-----------+----------|
| 370h | Off | Off | Off | Off |
|-------------+-----------+-----------+-----------+----------|
| 378h | Off | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DMA CHANNEL |
|------------------------------------------------------------|
| DMA Channel | JP7 | JP20 |
|--------------+-------------------------+-------------------|
| » | DMA1 | Pins 3 & 4 and 2 & 7 | Pins 2 & 4 Closed |
| | | Closed | |
|---+----------+-------------------------+-------------------|
| | DMA2 | Pins 3 & 4 and 1 & 8 | Pins 1 & 2 Closed |
| | | Closed | |
|---+----------+-------------------------+-------------------|
| | DMA3 | Pins 3 & 4 and 5 & 6 | Pins 2 & 3 Closed |
| | | Closed | |
|---+----------+-------------------------+-------------------|
| | Disabled | Open | Open |
+------------------------------------------------------------+
