PDI7023-16FL
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 16-bit ISA
Topology Star
Wiring Type 62.5/125 m m Fiber optic cable (e.g. Belden
227412)
Boot ROM Not available

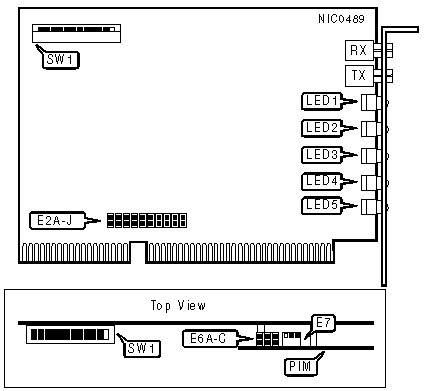

IMG IMG 1
+---------------------------------------------------------------------------+
| INTERRUPT REQUEST |
|---------------------------------------------------------------------------|
| IRQ | E2A | E2B | E2C | E2D | E2E | E2F | E2G | E2H | E2I | E2J |
|-----+------+------+------+------+------+------+------+------+------+------|
| |2/9| Open | Open | Open | Open |Closed| Open | Open | Open | Open | Open |
|-+---+------+------+------+------+------+------+------+------+------+------|
| | 3 | Open | Open | Open | Open | Open | Open | Open | Open | Open |Closed|
|-+---+------+------+------+------+------+------+------+------+------+------|
|»| 4 | Open | Open | Open | Open | Open | Open | Open | Open |Closed| Open |
|-+---+------+------+------+------+------+------+------+------+------+------|
| | 5 | Open | Open | Open | Open | Open | Open | Open |Closed| Open | Open |
|-+---+------+------+------+------+------+------+------+------+------+------|
| | 6 | Open | Open | Open | Open | Open | Open |Closed| Open | Open | Open |
|-+---+------+------+------+------+------+------+------+------+------+------|
| | 7 | Open | Open | Open | Open | Open |Closed| Open | Open | Open | Open |
|-+---+------+------+------+------+------+------+------+------+------+------|
| |10 | Open | Open | Open |Closed| Open | Open | Open | Open | Open | Open |
|-+---+------+------+------+------+------+------+------+------+------+------|
| |11 | Open | Open |Closed| Open | Open | Open | Open | Open | Open | Open |
|-+---+------+------+------+------+------+------+------+------+------+------|
| |12 | Open |Closed| Open | Open | Open | Open | Open | Open | Open | Open |
|-+---+------+------+------+------+------+------+------+------+------+------|
| |15 |Closed| Open | Open | Open | Open | Open | Open | Open | Open | Open |
+---------------------------------------------------------------------------+
+------------------------------------------------------------+
| LOOP BACK ENABLE |
|------------------------------------------------------------|
| Setting | E7 |
|-----------------------------+------------------------------|
| » | Disabled | Pins 1 & 2 closed |
|-----------+-----------------+------------------------------|
| | Enabled | Pins 2 & 3 closed |
|------------------------------------------------------------|
| Note:The loop back is used with diagnostic software to |
| trouble-shoot the card. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O BASE ADDRESS |
|------------------------------------------------------------|
| Address | SW1/1 | SW1/2 | SW1/3 |
|-----------------+--------------+-------------+-------------|
| | 260h | On | On | On |
|---+-------------+--------------+-------------+-------------|
| | 290h | Off | On | On |
|---+-------------+--------------+-------------+-------------|
| | 2E0h | On | Off | On |
|---+-------------+--------------+-------------+-------------|
| | 2F0h | Off | Off | On |
|---+-------------+--------------+-------------+-------------|
| » | 300h | On | On | Off |
|---+-------------+--------------+-------------+-------------|
| | 350h | Off | On | Off |
|---+-------------+--------------+-------------+-------------|
| | 380h | On | Off | Off |
|---+-------------+--------------+-------------+-------------|
| | 3E0h | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| JUMPER E6 ENABLE |
|------------------------------------------------------------|
| Setting | SW1/5 |
|-----------------------------------------+------------------|
| » | Enabled | On |
|---------------+-------------------------+------------------|
| | Disabled | Off |
|------------------------------------------------------------|
| Note:If this option is disabled (SW1/5 Off) the options |
| selected using E6 are disabled. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| EXTENDED TRANSMIT TIMEOUT AND SIGNAL QUALITY ERROR (SQE) |
| TEST |
|------------------------------------------------------------|
| Timeout | SQE | E6A | E6B | E6C |
|--------------+------------+----------+----------+----------|
| Enabled | Enabled | Closed | Open | Open |
|--------------+------------+----------+----------+----------|
| Disabled | Disabled | Open | Closed | Open |
|--------------+------------+----------+----------+----------|
| Enabled | Disabled | Open | Open | Closed |
|------------------------------------------------------------|
| Note:SW1/5 must be set to on for these settings to be |
| valid. |
| |
| With extended transmit timeout enabled, if the card is |
| transmitting for an extented amount of time the |
| transmission will be interrupted and continued after a |
| preset time. This keeps the card from dominating the |
| network. |
| |
| Signal Quality Error (SQE) is a test of the collision |
| circuitry and path. |
| |
| E6A, E6B, and E6C are located on the PIM module. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| LINK INTEGRITY TEST |
|------------------------------------------------------------|
| Setting | SW1/7 |
|-------------------------------------+----------------------|
| » | Enabled | On |
|---------+---------------------------+----------------------|
| | Disabled | Off |
|------------------------------------------------------------|
| Note:E7 is located on the PIM module. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| FACTORY CONFIGURED SETTINGS |
|------------------------------------------------------------|
| Switch | Setting |
|------------------------------+-----------------------------|
| SW1/4 | Off |
|------------------------------+-----------------------------|
| SW1/6 | On |
|------------------------------+-----------------------------|
| SW1/8 | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|------+-------+--------+------------------------------------|
| LED1 | Green | On | Data is being transmitted |
|------+-------+--------+------------------------------------|
| LED1 | Green | Off | Data is not being transmitted |
|------+-------+--------+------------------------------------|
| LED2 | Amber | On | Data is being received |
|------+-------+--------+------------------------------------|
| LED2 | Amber | Off | Data is not being received |
|------+-------+--------+------------------------------------|
| LED3 | Amber | On | Network connection is good |
|------+-------+--------+------------------------------------|
| LED3 | Amber | Off | Network connection is broken |
|------+-------+--------+------------------------------------|
| LED4 | Red | On | Card is transmitting for an |
| | | | extended time |
|------+-------+--------+------------------------------------|
| LED4 | Red | Off | Normal operation |
|------+-------+--------+------------------------------------|
| LED5 | Red | On | Collision detected on network |
|------+-------+--------+------------------------------------|
| LED5 | Red | Off | Normal operation |
+------------------------------------------------------------+
