# PURE DATA, LTD.
PDI7023-16CAT
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 16-bit ISA
Topology Star
Linear bus
Wiring Type Unshielded twisted pair
RG58A/U 50ohm coaxial
AUI transceiver via DB-15 port
Boot ROM Not available

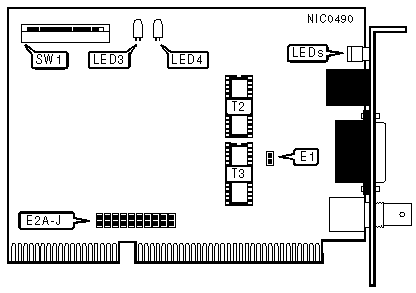

IMG IMG 1
+------------------------------------------------------------+
| COAXIAL SEGMENT LENGTH |
|------------------------------------------------------------|
| Maximum Length | E1 |
|----------------------------------+-------------------------|
| » | 200 meters | Closed |
|---+------------------------------+-------------------------|
| | 300 meters | Open |
+------------------------------------------------------------+
+---------------------------------------------------------------------------+
| INTERRUPT REQUEST |
|---------------------------------------------------------------------------|
| IRQ | E2A | E2B | E2C | E2D | E2E | E2F | E2G | E2H | E2I | E2J |
|-----+------+------+------+------+------+------+------+------+------+------|
| |2/9| Open | Open | Open | Open |Closed| Open | Open | Open | Open | Open |
|-+---+------+------+------+------+------+------+------+------+------+------|
| | 3 | Open | Open | Open | Open | Open | Open | Open | Open | Open |Closed|
|-+---+------+------+------+------+------+------+------+------+------+------|
|»| 4 | Open | Open | Open | Open | Open | Open | Open | Open |Closed| Open |
|-+---+------+------+------+------+------+------+------+------+------+------|
| | 5 | Open | Open | Open | Open | Open | Open | Open |Closed| Open | Open |
|-+---+------+------+------+------+------+------+------+------+------+------|
| | 6 | Open | Open | Open | Open | Open | Open |Closed| Open | Open | Open |
|-+---+------+------+------+------+------+------+------+------+------+------|
| | 7 | Open | Open | Open | Open | Open |Closed| Open | Open | Open | Open |
|-+---+------+------+------+------+------+------+------+------+------+------|
| |10 | Open | Open | Open |Closed| Open | Open | Open | Open | Open | Open |
|-+---+------+------+------+------+------+------+------+------+------+------|
| |11 | Open | Open |Closed| Open | Open | Open | Open | Open | Open | Open |
|-+---+------+------+------+------+------+------+------+------+------+------|
| |12 | Open |Closed| Open | Open | Open | Open | Open | Open | Open | Open |
|-+---+------+------+------+------+------+------+------+------+------+------|
| |15 |Closed| Open | Open | Open | Open | Open | Open | Open | Open | Open |
+---------------------------------------------------------------------------+
+------------------------------------------------------------+
| CABLE TYPE |
|------------------------------------------------------------|
| Type | Isolation Transformer |
| | Location |
|-----------------------------------+------------------------|
| » | Unshielded twisted pair | N/A |
|----+------------------------------+------------------------|
| | RG58A/U 50ohm coaxial | T2 |
|----+------------------------------+------------------------|
| | AUI transceiver via DB-15 | T3 |
| | port | |
|------------------------------------------------------------|
| Note:The cable type is automatically selected, but the |
| isolation transformer must be moved to the proper socket |
| to enable the BNC connector or DB-15 port. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O BASE ADDRESS |
|------------------------------------------------------------|
| Address | SW1/1 | SW1/2 | SW1/3 |
|-----------------+--------------+-------------+-------------|
| | 260h | On | On | On |
|---+-------------+--------------+-------------+-------------|
| | 290h | Off | On | On |
|---+-------------+--------------+-------------+-------------|
| | 2E0h | On | Off | On |
|---+-------------+--------------+-------------+-------------|
| | 2F0h | Off | Off | On |
|---+-------------+--------------+-------------+-------------|
| » | 300h | On | On | Off |
|---+-------------+--------------+-------------+-------------|
| | 350h | Off | On | Off |
|---+-------------+--------------+-------------+-------------|
| | 380h | On | Off | Off |
|---+-------------+--------------+-------------+-------------|
| | 3E0h | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| EXTENDED TRANSMIT TIMEOUT |
|------------------------------------------------------------|
| Setting | SW1/5 |
|----------------------------------------+-------------------|
| » | Enabled | On |
|---------------+------------------------+-------------------|
| | Disabled | Off |
|------------------------------------------------------------|
| Note:With this option enabled, if the card is |
| transmitting for an extended amount of time the |
| transmission will be interrupted and continued after a |
| preset time. This keeps one card from dominating the |
| network. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| LINK INTEGRITY TEST |
|------------------------------------------------------------|
| Setting | SW1/7 |
|----------------------------------------+-------------------|
| » | Enabled | On |
|---------------+------------------------+-------------------|
| | Disabled | Off |
|------------------------------------------------------------|
| Note:The link integrity test is valid only when the cable |
| type is unshielded twisted pair. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| FACTORY CONFIGURED SETTINGS |
|------------------------------------------------------------|
| Switch | Setting |
|------------------------------+-----------------------------|
| SW1/4 | Off |
|------------------------------+-----------------------------|
| SW1/6 | On |
|------------------------------+-----------------------------|
| SW1/8 | Off |
+------------------------------------------------------------+
IMG IMG 2
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|------+-------+--------+------------------------------------|
| LED1 | Green | On | Data is being transmitted or |
| | | | received |
|------+-------+--------+------------------------------------|
| LED1 | Green | Off | Data is not being transmitted or |
| | | | received |
|------+-------+--------+------------------------------------|
| LED2 | Red | On | Card is being accessed by host |
| | | | computer |
|------+-------+--------+------------------------------------|
| LED2 | Red | Off | Card is not being accessed by host |
| | | | computer |
|------+-------+--------+------------------------------------|
| LED3 | Red | On | Collision detected on network |
|------+-------+--------+------------------------------------|
| LED3 | Red | Off | Normal operation |
|------+-------+--------+------------------------------------|
| LED4 | Green | On | Cable type is AUI via DB-15 or |
| | | | RG-58A/U coaxial |
|------+-------+--------+------------------------------------|
| LED4 | Green | Off | Cable type is Twisted pair |
+------------------------------------------------------------+
