# PURE DATA, LTD.
PDI7023-16T
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 16-bit ISA
Topology Star
Wiring Type Unshielded twisted pair
Boot ROM Not available

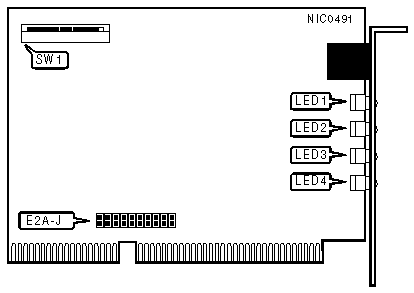

IMG IMG 1
+---------------------------------------------------------------------------+
| INTERRUPT REQUEST |
|---------------------------------------------------------------------------|
| IRQ | E2A | E2B | E2C | E2D | E2E | E2F | E2G | E2H | E2I | E2J |
|-----+------+------+------+------+------+------+------+------+------+------|
| |2/9| Open | Open | Open | Open |Closed| Open | Open | Open | Open | Open |
|-+---+------+------+------+------+------+------+------+------+------+------|
| | 3 | Open | Open | Open | Open | Open | Open | Open | Open | Open |Closed|
|-+---+------+------+------+------+------+------+------+------+------+------|
|»| 4 | Open | Open | Open | Open | Open | Open | Open | Open |Closed| Open |
|-+---+------+------+------+------+------+------+------+------+------+------|
| | 5 | Open | Open | Open | Open | Open | Open | Open |Closed| Open | Open |
|-+---+------+------+------+------+------+------+------+------+------+------|
| | 6 | Open | Open | Open | Open | Open | Open |Closed| Open | Open | Open |
|-+---+------+------+------+------+------+------+------+------+------+------|
| | 7 | Open | Open | Open | Open | Open |Closed| Open | Open | Open | Open |
|-+---+------+------+------+------+------+------+------+------+------+------|
| |10 | Open | Open | Open |Closed| Open | Open | Open | Open | Open | Open |
|-+---+------+------+------+------+------+------+------+------+------+------|
| |11 | Open | Open |Closed| Open | Open | Open | Open | Open | Open | Open |
|-+---+------+------+------+------+------+------+------+------+------+------|
| |12 | Open |Closed| Open | Open | Open | Open | Open | Open | Open | Open |
|-+---+------+------+------+------+------+------+------+------+------+------|
| |15 |Closed| Open | Open | Open | Open | Open | Open | Open | Open | Open |
+---------------------------------------------------------------------------+
+------------------------------------------------------------+
| I/O BASE ADDRESS |
|------------------------------------------------------------|
| Address | SW1/1 | SW1/2 | SW1/3 |
|-----------------+--------------+-------------+-------------|
| | 260h | On | On | On |
|---+-------------+--------------+-------------+-------------|
| | 290h | Off | On | On |
|---+-------------+--------------+-------------+-------------|
| | 2E0h | On | Off | On |
|---+-------------+--------------+-------------+-------------|
| | 2F0h | Off | Off | On |
|---+-------------+--------------+-------------+-------------|
| » | 300h | On | On | Off |
|---+-------------+--------------+-------------+-------------|
| | 350h | Off | On | Off |
|---+-------------+--------------+-------------+-------------|
| | 380h | On | Off | Off |
|---+-------------+--------------+-------------+-------------|
| | 3E0h | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| EXTENDED TRANSMIT TIMEOUT |
|------------------------------------------------------------|
| Setting | SW1/5 |
|----------------------------------------+-------------------|
| » | Enabled | On |
|----------------+-----------------------+-------------------|
| | Disabled | Off |
|------------------------------------------------------------|
| Note:With this option enabled, if the card is transmitting |
| for an extented amount of time the transmission will be |
| interrupted and continued after a preset time. This keeps |
| the card from dominating the network. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| LINK INTEGRITY TEST |
|------------------------------------------------------------|
| Setting | SW1/7 |
|---------------------------------+--------------------------|
| » | Enabled | On |
|---+-----------------------------+--------------------------|
| | Disabled | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| FACTORY CONFIGURED SETTINGS |
|------------------------------------------------------------|
| Switch | Setting |
|------------------------------+-----------------------------|
| SW1/4 | Off |
|------------------------------+-----------------------------|
| SW1/6 | On |
|------------------------------+-----------------------------|
| SW1/8 | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|--------+---------+----------+------------------------------|
| LED1 | Red | On | Card is being accessed by |
| | | | host computer |
|--------+---------+----------+------------------------------|
| LED1 | Red | Off | Card is not being accessed |
| | | | by host computer |
|--------+---------+----------+------------------------------|
| LED2 | Green | On | Data is being transmitted or |
| | | | received |
|--------+---------+----------+------------------------------|
| LED2 | Green | Off | Data is not being |
| | | | transmitted or received |
|--------+---------+----------+------------------------------|
| LED3 | Red | On | Receive wires are reversed |
| | | | and corrected for |
|--------+---------+----------+------------------------------|
| LED3 | Red | Off | Normal operation |
|--------+---------+----------+------------------------------|
| LED4 | Green | On | Network connection is good |
|--------+---------+----------+------------------------------|
| LED4 | Green | Off | Network connection is broken |
|------------------------------------------------------------|
| Note:If LED3 is lit the receive wires are reversed. The |
| card will automatically correct for this but the wires |
| should be repaired as soon as possible. |
+------------------------------------------------------------+
