# PURE DATA, LTD.
PDI507
NIC Type ARCnet
Transfer Rate 2.5Mbps
Data Bus 8-bit ISA
Topology Star
Linear bus
Wiring Type Unshielded twisted pair
RG-62A/U 93ohm coaxial
Boot ROM Available

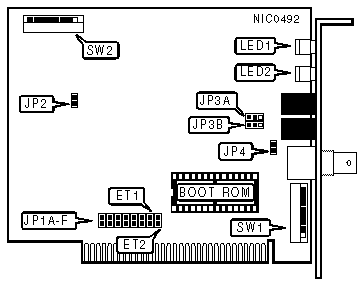

IMG IMG 1
+------------------------------------------------------------+
| NODE ADDRESS |
|------------------------------------------------------------|
|Node | SW1/1 |SW1/2 |SW1/3 |SW1/4 |SW1/5 |SW1/6 |SW1/7|SW1/8|
|-----+-------+------+------+------+------+------+-----+-----|
| 0 | - | - | - | - | - | - | - | - |
|-----+-------+------+------+------+------+------+-----+-----|
| 1 | On | On | On | On | On | On | On | Off |
|-----+-------+------+------+------+------+------+-----+-----|
| 2 | On | On | On | On | On | On | Off | On |
|-----+-------+------+------+------+------+------+-----+-----|
| 3 | On | On | On | On | On | On | Off | Off |
|-----+-------+------+------+------+------+------+-----+-----|
| 4 | On | On | On | On | On | Off | On | On |
|-----+-------+------+------+------+------+------+-----+-----|
| 251 | Off | Off | Off | Off | Off | On | Off | Off |
|-----+-------+------+------+------+------+------+-----+-----|
| 252 | Off | Off | Off | Off | Off | Off | On | On |
|-----+-------+------+------+------+------+------+-----+-----|
| 253 | Off | Off | Off | Off | Off | Off | On | Off |
|-----+-------+------+------+------+------+------+-----+-----|
| 254 | Off | Off | Off | Off | Off | Off | Off | On |
|-----+-------+------+------+------+------+------+-----+-----|
| 255 | Off | Off | Off | Off | Off | Off | Off | Off |
|------------------------------------------------------------|
|Note:Node address 0 is used for messaging between nodes and |
|must not be used. |
| |
| A total of 255 node address settings are available. The |
| switches are a binary representation of the decimal node |
| addresses. Switch 8 is the Least Significant Bit and |
| switch 1 is the Most Significant Bit. The switches have |
| the following decimal values: switch 1=128, 2=64, 3=32, |
| 4=16, 5=8, 6=4, 7=2, 8=1. Turn off the switches and add |
| the values of the off switches to obtain the correct node |
| address. (On=0, Off=1) |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O BASE ADDRESS |
|------------------------------------------------------------|
| Address | SW2/1 | SW2/2 | SW2/3 |
|-------------------+-------------+-------------+------------|
| | 260-26Fh | On | On | On |
|---+---------------+-------------+-------------+------------|
| | 290-29Fh | On | On | Off |
|---+---------------+-------------+-------------+------------|
| » | 2E0-2EFh | On | Off | On |
|---+---------------+-------------+-------------+------------|
| | 2F0-2FFh | On | Off | Off |
|---+---------------+-------------+-------------+------------|
| | 300-30Fh | Off | On | On |
|---+---------------+-------------+-------------+------------|
| | 350-35Fh | Off | On | Off |
|---+---------------+-------------+-------------+------------|
| | 380-38Fh | Off | Off | On |
|---+---------------+-------------+-------------+------------|
| | 3E0-3EFh | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE MEMORY ADDRESS & BOOT ROM ADDRESS |
|------------------------------------------------------------|
| Base Address | Boot ROM |SW2/4|SW2/5|SW2/6|SW2/7|SW2/8|
| | Address | | | | | |
|----------------+-------------+-----+-----+-----+-----+-----|
| |C0000 - C07FFh| C2000 - | On | On | On | On | On |
| | | C3FFFh | | | | | |
|-+--------------+-------------+-----+-----+-----+-----+-----|
| |C0800 - C0FFFh| C2000 - | On | On | On | On | Off |
| | | C3FFFh | | | | | |
|-+--------------+-------------+-----+-----+-----+-----+-----|
| |C1000 - C17FFh| C2000 - | On | On | On | Off | On |
| | | C3FFFh | | | | | |
|-+--------------+-------------+-----+-----+-----+-----+-----|
| |C1800 - C1FFFh| C2000 - | On | On | On | Off | Off |
| | | C3FFFh | | | | | |
|-+--------------+-------------+-----+-----+-----+-----+-----|
| |C4000 - C47FFh| C6000 - | On | On | Off | On | On |
| | | C7FFFh | | | | | |
|-+--------------+-------------+-----+-----+-----+-----+-----|
| |C4800 - C4FFFh| C6000 - | On | On | Off | On | Off |
| | | C7FFFh | | | | | |
|-+--------------+-------------+-----+-----+-----+-----+-----|
| |C5000 - C57FFh| C6000 - | On | On | Off | Off | On |
| | | C7FFFh | | | | | |
|-+--------------+-------------+-----+-----+-----+-----+-----|
| |C5800 - C5FFFh| C6000 - | On | On | Off | Off | Off |
| | | C7FFFh | | | | | |
|-+--------------+-------------+-----+-----+-----+-----+-----|
| |CC000 - CC7FFh| CE000 - | On | Off | On | On | On |
| | | CFFFFh | | | | | |
|-+--------------+-------------+-----+-----+-----+-----+-----|
| |CC800 - CCFFFh| CE000 - | On | Off | On | On | Off |
| | | CFFFFh | | | | | |
|-+--------------+-------------+-----+-----+-----+-----+-----|
| |CD000 - CD7FFh| CE000 - | On | Off | On | Off | On |
| | | CFFFFh | | | | | |
|-+--------------+-------------+-----+-----+-----+-----+-----|
| |CD800 - CDFFFh| CE000 - | On | Off | On | Off | Off |
| | | CFFFFh | | | | | |
|-+--------------+-------------+-----+-----+-----+-----+-----|
|»|D0000 - D07FFh| D2000 - | On | Off | Off | On | On |
| | | D3FFFh | | | | | |
|-+--------------+-------------+-----+-----+-----+-----+-----|
| |D0800 - D0FFFh| D2000 - | On | Off | Off | On | Off |
| | | D3FFFh | | | | | |
|-+--------------+-------------+-----+-----+-----+-----+-----|
| |D1000 - D17FFh| D2000 - | On | Off | Off | Off | On |
| | | D3FFFh | | | | | |
|-+--------------+-------------+-----+-----+-----+-----+-----|
| |D1800 - D1FFFh| D2000 - | On | Off | Off | Off | Off |
| | | D3FFFh | | | | | |
|-+--------------+-------------+-----+-----+-----+-----+-----|
| |D4000 - D47FFh| D6000 - | Off | On | On | On | On |
| | | D7FFFh | | | | | |
|-+--------------+-------------+-----+-----+-----+-----+-----|
| |D4800 - D4FFFh| D6000 - | Off | On | On | On | Off |
| | | D7FFFh | | | | | |
|-+--------------+-------------+-----+-----+-----+-----+-----|
| |D5000 - D57FFh| D6000 - | Off | On | On | Off | On |
| | | D7FFFh | | | | | |
|-+--------------+-------------+-----+-----+-----+-----+-----|
| |D5800 - D5FFFh| D6000 - | Off | On | On | Off | Off |
| | | D7FFFh | | | | | |
|-+--------------+-------------+-----+-----+-----+-----+-----|
| |D8000 - D87FFh| DA000 - | Off | On | Off | On | On |
| | | DBFFFh | | | | | |
|-+--------------+-------------+-----+-----+-----+-----+-----|
| |D8800 - D8FFFh| DA000 - | Off | On | Off | On | Off |
| | | DBFFFh | | | | | |
|-+--------------+-------------+-----+-----+-----+-----+-----|
| |D9000 - D97FFh| DA000 - | Off | On | Off | Off | On |
| | | DBFFFh | | | | | |
|-+--------------+-------------+-----+-----+-----+-----+-----|
| |D9800 - D9FFFh| DA000 - | Off | On | Off | Off | Off |
| | | DBFFFh | | | | | |
|-+--------------+-------------+-----+-----+-----+-----+-----|
| |DC000 - DC7FFh| DE000 - | Off | Off | On | On | On |
| | | DFFFFh | | | | | |
|-+--------------+-------------+-----+-----+-----+-----+-----|
| |DC800 - DCFFFh| DE000 - | Off | Off | On | On | Off |
| | | DFFFFh | | | | | |
|-+--------------+-------------+-----+-----+-----+-----+-----|
| |DD000 - DD7FFh| DE000 - | Off | Off | On | Off | On |
| | | DFFFFh | | | | | |
|-+--------------+-------------+-----+-----+-----+-----+-----|
| |DD800 - DDFFFh| DE000 - | Off | Off | On | Off | Off |
| | | DFFFFh | | | | | |
|-+--------------+-------------+-----+-----+-----+-----+-----|
| |E0000 - E07FFh| E2000 - | Off | Off | Off | On | On |
| | | E2FFFh | | | | | |
|-+--------------+-------------+-----+-----+-----+-----+-----|
| |E0800 - E0FFFh| E2000 - | Off | Off | Off | On | Off |
| | | E2FFFh | | | | | |
|-+--------------+-------------+-----+-----+-----+-----+-----|
| |E1000 - E17FFh| E2000 - | Off | Off | Off | Off | On |
| | | E2FFFh | | | | | |
|-+--------------+-------------+-----+-----+-----+-----+-----|
| |E1800 - E1FFFh| E2000 - | Off | Off | Off | Off | Off |
| | | E2FFFh | | | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT REQUEST |
|------------------------------------------------------------|
| IRQ | JP1A | JP1B | JP1C | JP1D | JP1E | JP1F |
|------+--------+--------+--------+--------+--------+--------|
|»| 2 | Closed | Open | Open | Open | Open | Open |
|-+----+--------+--------+--------+--------+--------+--------|
| | 3 | Open | Closed | Open | Open | Open | Open |
|-+----+--------+--------+--------+--------+--------+--------|
| | 4 | Open | Open | Closed | Open | Open | Open |
|-+----+--------+--------+--------+--------+--------+--------|
| | 5 | Open | Open | Open | Closed | Open | Open |
|-+----+--------+--------+--------+--------+--------+--------|
| | 6 | Open | Open | Open | Open | Closed | Open |
|-+----+--------+--------+--------+--------+--------+--------|
| | 7 | Open | Open | Open | Open | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| RESPONSE AND RECONFIGURATION TIMEOUTS |
|------------------------------------------------------------|
| Response Time | Reconfiguration Time | ET1 | ET2 |
|-----------------+------------------------+--------+--------|
| » | 74.7m s | 840ms | Open | Open |
|----+------------+------------------------+--------+--------|
| | 283.4m s | 1680ms | Closed | Open |
|----+------------+------------------------+--------+--------|
| | 561.8m s | 1680ms | Open | Closed |
|----+------------+------------------------+--------+--------|
| | 1118.6m s | 1680ms | Closed | Closed |
|------------------------------------------------------------|
| Note: All NICs on the network segment must have this |
| option set the same. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BOOT ROM |
|------------------------------------------------------------|
| Setting | JP2 |
|---------------------------------+--------------------------|
| » | Disabled | Open |
|---+-----------------------------+--------------------------|
| | Enabled | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CABLE TYPE |
|------------------------------------------------------------|
| Type | JP3A | JP3B |
|------------------------+-----------------+-----------------|
| » | RG62A/U 93ohm | Pins 2 & 3 | Pins 2 & 3 |
| | coaxial | closed | closed |
|---+--------------------+-----------------+-----------------|
| | Unshielded twisted | Pins 1 & 2 | Pins 1 & 2 |
| | pair | closed | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| ONBOARD TERMINATOR |
|------------------------------------------------------------|
| Setting | JP4 |
|-------------------------------+----------------------------|
| Disabled | Open |
|-------------------------------+----------------------------|
| Enabled | Closed |
|------------------------------------------------------------|
| Notes:If the card is on either end of a linear bus network |
| segment, the onboard terminator may be used instead of |
| using an external terminator. |
| |
| If using a star topology the onboard terminator must be |
| enabled. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|-------+-------+----------+---------------------------------|
| LED1 | Red | On | Data is being transmitted or |
| | | | received |
|-------+-------+----------+---------------------------------|
| LED1 | Red | Off | Data is not being transmitted |
| | | | or received |
|-------+-------+----------+---------------------------------|
| LED2 | Green | On | Network connection is good |
|-------+-------+----------+---------------------------------|
| LED2 | Green | Steady | Network connection is broken |
| | | Blinking | |
|------------------------------------------------------------|
| Note:If the node address is set above 224 then LED2's |
| blinking will not be noticeable. |
+------------------------------------------------------------+
