# RACAL INTERLAN, INC.
NI6210-10BT (VERSION 2)
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 16-bit ISA
Topology Linear bus
Wiring Type Unshielded twisted pair
AUI transceiver via DB-15
Boot ROM Available

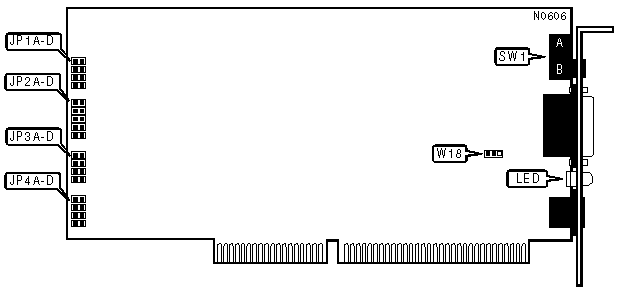

IMG IMG 1
+------------------------------------------------------------+
| BASE I/O ADDRESS |
|------------------------------------------------------------|
| Address | JP1A | JP1B | JP1C | JP1D |
|------------+-----------+-----------+-----------+-----------|
| 300h | Closed | Open | Open | Open |
|------------+-----------+-----------+-----------+-----------|
| 320h | Open | Closed | Open | Open |
|------------+-----------+-----------+-----------+-----------|
| 340h | Open | Open | Closed | Open |
|------------+-----------+-----------+-----------+-----------|
| 360h | Open | Open | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BOOT ROM ADDRESS |
|------------------------------------------------------------|
| Address | JP2A | JP2B | JP2C | JP2D | JP2E |
|-------------+---------+---------+--------+--------+--------|
| D0000h | Closed | Open | Open | Open | Open |
|-------------+---------+---------+--------+--------+--------|
| D4000h | Open | Closed | Open | Open | Open |
|-------------+---------+---------+--------+--------+--------|
| D8000h | Open | Open | Closed | Open | Open |
|-------------+---------+---------+--------+--------+--------|
| DC000h | Open | Open | Open | Closed | Open |
|-------------+---------+---------+--------+--------+--------|
| No Boot ROM | Open | Open | Open | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DMA CHANNEL |
|------------------------------------------------------------|
| Channel | JP3A | JP3B | JP3C | JP3D |
|------------+-----------+-----------+-----------+-----------|
| DMA0 | Closed | Open | Open | Open |
|------------+-----------+-----------+-----------+-----------|
| DMA3 | Open | Closed | Open | Open |
|------------+-----------+-----------+-----------+-----------|
| DMA5 | Open | Open | Closed | Open |
|------------+-----------+-----------+-----------+-----------|
| DMA6 | Open | Open | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SETTINGS |
|------------------------------------------------------------|
| IRQ | JP4A | JP4B | JP4C | JP4D |
|---------+------------+------------+------------+-----------|
| 2/9 | Closed | Open | Open | Open |
|---------+------------+------------+------------+-----------|
| 5 | Open | Open | Open | Closed |
|---------+------------+------------+------------+-----------|
| 12 | Open | Closed | Open | Open |
|---------+------------+------------+------------+-----------|
| 15 | Open | Open | Closed | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CABLE TYPE |
|------------------------------------------------------------|
| Type | SW1 |
|--------------------------------+---------------------------|
| Unshielded twisted pair | Position B |
|--------------------------------+---------------------------|
| AUI transceiver via DB-15 port | Position A |
+------------------------------------------------------------+
+------------------------------------------------------------+
| LINK INTEGRITY |
|------------------------------------------------------------|
| Function | W18 |
|-------------------------------------+----------------------|
| ยป | Link intergity enabled | Pins 1 & 2 closed |
|-----+-------------------------------+----------------------|
| | Link integrity disabled | Pins 2 & 3 closed |
|------------------------------------------------------------|
| Note: If card is used in a pre-10BaseT cabling network, |
| disable the link integrity function. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Condition |
|---------------+--------------------------------------------|
| On | Link integrity exists |
|---------------+--------------------------------------------|
| Off | Link integrity does not exist |
|------------------------------------------------------------|
| Note:LED is active only when NIC is used in a 10BaseT |
| network. |
+------------------------------------------------------------+
