# RACAL-INTERLAN, INC.
16-BIT ETHERNET CONTROLLER VER.2
NIC Type: Ethernet
Transfer Rate: 10Mbps
Data Bus: 16-bit ISA
Topology: Star
Wiring Type Shielded/Unshielded twisted pair
Boot ROM Available

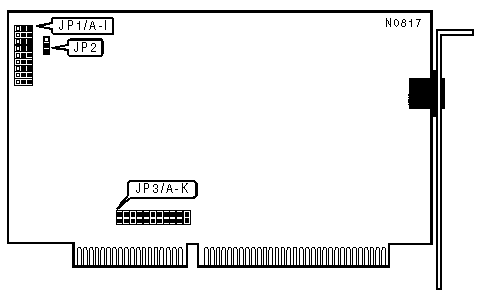

IMG IMG 1
+------------------------------------------------------------+
| MEMORY ADDRESS - JP1 |
|------------------------------------------------------------|
| Address | Jumper A | Jumper B | Jumper C | Jumper D |
|------------+-----------+-----------+-----------+-----------|
| » | D0000h | Pins 2 & | Pins 1 & | Pins 1 & | Pins 1 & |
| | | 3 closed | 2 closed | 2 closed | 2 closed |
|---+--------+-----------+-----------+-----------+-----------|
| | C0000h | Pins 1 & | Pins 1 & | Pins 1 & | Pins 1 & |
| | | 2 closed | 2 closed | 2 closed | 2 closed |
|---+--------+-----------+-----------+-----------+-----------|
| | C2000h | Pins 1 & | Pins 1 & | Pins 1 & | Pins 2 & |
| | | 2 closed | 2 closed | 2 closed | 3 closed |
|---+--------+-----------+-----------+-----------+-----------|
| | C4000h | Pins 1 & | Pins 1 & | Pins 2 & | Pins 1 & |
| | | 2 closed | 2 closed | 3 closed | 2 closed |
|---+--------+-----------+-----------+-----------+-----------|
| | C6000h | Pins 1 & | Pins 1 & | Pins 2 & | Pins 2 & |
| | | 2 closed | 2 closed | 3 closed | 3 closed |
|---+--------+-----------+-----------+-----------+-----------|
| | C8000h | Pins 1 & | Pins 2 & | Pins 1 & | Pins 1 & |
| | | 2 closed | 3 closed | 2 closed | 2 closed |
|---+--------+-----------+-----------+-----------+-----------|
| | CA000h | Pins 1 & | Pins 2 & | Pins 1 & | Pins 2 & |
| | | 2 closed | 3 closed | 2 closed | 3 closed |
|---+--------+-----------+-----------+-----------+-----------|
| | CC000h | Pins 1 & | Pins 2 & | Pins 2 & | Pins 1 & |
| | | 2 closed | 3 closed | 3 closed | 2 closed |
|---+--------+-----------+-----------+-----------+-----------|
| | CE000h | Pins 1 & | Pins 2 & | Pins 2 & | Pins 2 & |
| | | 2 closed | 3 closed | 3 closed | 3 closed |
|---+--------+-----------+-----------+-----------+-----------|
| | D2000h | Pins 2 & | Pins 1 & | Pins 1 & | Pins 2 & |
| | | 3 closed | 2 closed | 2 closed | 3 closed |
|---+--------+-----------+-----------+-----------+-----------|
| | D4000h | Pins 2 & | Pins 1 & | Pins 2 & | Pins 1 & |
| | | 3 closed | 2 closed | 3 closed | 2 closed |
|---+--------+-----------+-----------+-----------+-----------|
| | D6000h | Pins 2 & | Pins 1 & | Pins 2 & | Pins 2 & |
| | | 3 closed | 2 closed | 3 closed | 3 closed |
|---+--------+-----------+-----------+-----------+-----------|
| | D8000h | Pins 2 & | Pins 2 & | Pins 1 & | Pins 1 & |
| | | 3 closed | 3 closed | 2 closed | 2 closed |
|---+--------+-----------+-----------+-----------+-----------|
| | DA000h | Pins 2 & | Pins 2 & | Pins 1 & | Pins 2 & |
| | | 3 closed | 3 closed | 2 closed | 3 closed |
|---+--------+-----------+-----------+-----------+-----------|
| | DC000h | Pins 2 & | Pins 2 & | Pins 2 & | Pins 1 & |
| | | 3 closed | 3 closed | 3 closed | 2 closed |
|---+--------+-----------+-----------+-----------+-----------|
| | DE000h | Pins 2 & | Pins 2 & | Pins 2 & | Pins 2 & |
| | | 3 closed | 3 closed | 3 closed | 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O ADDRESS - JP1 |
|------------------------------------------------------------|
| Address | Jumper | Jumper | Jumper | Jumper | Jumper |
| | E | F | G | H | I |
|----------+---------+---------+---------+---------+---------|
| » | 360h | 2 & 3 | 1 & 2 | 2 & 3 | 2 & 3 | 1 & 2 |
| | | closed | closed | closed | closed | closed |
|---+------+---------+---------+---------+---------+---------|
| | 200h | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 |
| | | closed | closed | closed | closed | closed |
|---+------+---------+---------+---------+---------+---------|
| | 210h | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 | 2 & 3 |
| | | closed | closed | closed | closed | closed |
|---+------+---------+---------+---------+---------+---------|
| | 220h | 1 & 2 | 1 & 2 | 1 & 2 | 2 & 3 | 1 & 2 |
| | | closed | closed | closed | closed | closed |
|---+------+---------+---------+---------+---------+---------|
| | 230h | 1 & 2 | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 3 |
| | | closed | closed | closed | closed | closed |
|---+------+---------+---------+---------+---------+---------|
| | 240h | 1 & 2 | 1 & 2 | 2 & 3 | 1 & 2 | 1 & 2 |
| | | closed | closed | closed | closed | closed |
|---+------+---------+---------+---------+---------+---------|
| | 250h | 1 & 2 | 1 & 2 | 2 & 3 | 1 & 2 | 2 & 3 |
| | | closed | closed | closed | closed | closed |
|---+------+---------+---------+---------+---------+---------|
| | 260h | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 3 | 1 & 2 |
| | | closed | closed | closed | closed | closed |
|---+------+---------+---------+---------+---------+---------|
| | 270h | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 3 | 2 & 3 |
| | | closed | closed | closed | closed | closed |
|---+------+---------+---------+---------+---------+---------|
| | 280h | 1 & 2 | 2 & 3 | 1 & 2 | 1 & 2 | 1 & 2 |
| | | closed | closed | closed | closed | closed |
|---+------+---------+---------+---------+---------+---------|
| | 290h | 1 & 2 | 2 & 3 | 1 & 2 | 1 & 2 | 2 & 3 |
| | | closed | closed | closed | closed | closed |
|---+------+---------+---------+---------+---------+---------|
| | 2A0h | 1 & 2 | 2 & 3 | 1 & 2 | 2 & 3 | 1 & 2 |
| | | closed | closed | closed | closed | closed |
|---+------+---------+---------+---------+---------+---------|
| | 2B0h | 1 & 2 | 2 & 3 | 1 & 2 | 2 & 3 | 2 & 3 |
| | | closed | closed | closed | closed | closed |
|---+------+---------+---------+---------+---------+---------|
| | 2C0h | 1 & 2 | 2 & 3 | 2 & 3 | 1 & 2 | 1 & 2 |
| | | closed | closed | closed | closed | closed |
|---+------+---------+---------+---------+---------+---------|
| | 2D0h | 1 & 2 | 2 & 3 | 2 & 3 | 1 & 2 | 2 & 3 |
| | | closed | closed | closed | closed | closed |
|---+------+---------+---------+---------+---------+---------|
| | 2E0h | 1 & 2 | 2 & 3 | 2 & 3 | 2 & 3 | 1 & 2 |
| | | closed | closed | closed | closed | closed |
|---+------+---------+---------+---------+---------+---------|
| | 2F0h | 1 & 2 | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 |
| | | closed | closed | closed | closed | closed |
|---+------+---------+---------+---------+---------+---------|
| | 300h | 2 & 3 | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 |
| | | closed | closed | closed | closed | closed |
|---+------+---------+---------+---------+---------+---------|
| | 310h | 2 & 3 | 1 & 2 | 1 & 2 | 1 & 2 | 2 & 3 |
| | | closed | closed | closed | closed | closed |
|---+------+---------+---------+---------+---------+---------|
| | 320h | 2 & 3 | 1 & 2 | 1 & 2 | 2 & 3 | 1 & 2 |
| | | closed | closed | closed | closed | closed |
|---+------+---------+---------+---------+---------+---------|
| | 330h | 2 & 3 | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 3 |
| | | closed | closed | closed | closed | closed |
|---+------+---------+---------+---------+---------+---------|
| | 340h | 2 & 3 | 1 & 2 | 2 & 3 | 1 & 2 | 1 & 2 |
| | | closed | closed | closed | closed | closed |
|---+------+---------+---------+---------+---------+---------|
| | 350h | 2 & 3 | 1 & 2 | 2 & 3 | 1 & 2 | 2 & 3 |
| | | closed | closed | closed | closed | closed |
|---+------+---------+---------+---------+---------+---------|
| | 370h | 2 & 3 | 1 & 2 | 2 & 3 | 2 & 3 | 2 & 3 |
| | | closed | closed | closed | closed | closed |
|---+------+---------+---------+---------+---------+---------|
| | 380h | 2 & 3 | 2 & 3 | 1 & 2 | 1 & 2 | 1 & 2 |
| | | closed | closed | closed | closed | closed |
|---+------+---------+---------+---------+---------+---------|
| | 390h | 2 & 3 | 2 & 3 | 1 & 2 | 1 & 2 | 2 & 3 |
| | | closed | closed | closed | closed | closed |
|---+------+---------+---------+---------+---------+---------|
| | 3A0h | 2 & 3 | 2 & 3 | 1 & 2 | 2 & 3 | 1 & 2 |
| | | closed | closed | closed | closed | closed |
|---+------+---------+---------+---------+---------+---------|
| | 3B0h | 2 & 3 | 2 & 3 | 1 & 2 | 2 & 3 | 2 & 3 |
| | | closed | closed | closed | closed | closed |
|---+------+---------+---------+---------+---------+---------|
| | 3C0h | 2 & 3 | 2 & 3 | 2 & 3 | 1 & 2 | 1 & 2 |
| | | closed | closed | closed | closed | closed |
|---+------+---------+---------+---------+---------+---------|
| | 3D0h | 2 & 3 | 2 & 3 | 2 & 3 | 1 & 2 | 2 & 3 |
| | | closed | closed | closed | closed | closed |
|---+------+---------+---------+---------+---------+---------|
| | 3E0h | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 | 1 & 2 |
| | | closed | closed | closed | closed | closed |
|---+------+---------+---------+---------+---------+---------|
| | 3F0h | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 |
| | | closed | closed | closed | closed | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BOOT ROM |
|------------------------------------------------------------|
| Setting | JP2 |
|----------------------------+-------------------------------|
| » | Disabled | Pins 1 & 2 closed |
|---+------------------------+-------------------------------|
| | Enabled | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SELECT - JP3 |
|------------------------------------------------------------|
| IRQ |Jumper F|Jumper G|Jumper H|Jumper I|Jumper J|Jumper K|
|------+--------+--------+--------+--------+--------+--------|
|»|IRQ7| Open | Closed | Open | Open | Open | Open |
|-+----+--------+--------+--------+--------+--------+--------|
| |IRQ3| Open | Open | Open | Open | Open | Closed |
|-+----+--------+--------+--------+--------+--------+--------|
| |IRQ4| Open | Open | Open | Open | Closed | Open |
|-+----+--------+--------+--------+--------+--------+--------|
| |IRQ5| Open | Open | Open | Closed | Open | Open |
|-+----+--------+--------+--------+--------+--------+--------|
| |IRQ6| Open | Open | Closed | Open | Open | Open |
|-+----+--------+--------+--------+--------+--------+--------|
| |IRQ9| Closed | Open | Open | Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SELECT - JP3 |
|------------------------------------------------------------|
| IRQ | Jumper A | Jumper B | Jumper C | Jumper | Jumper |
| | | | | D | E |
|-------+----------+----------+----------+---------+---------|
| IRQ10 | Open | Open | Open | Open | Closed |
|-------+----------+----------+----------+---------+---------|
| IRQ11 | Open | Open | Open | Closed | Open |
|-------+----------+----------+----------+---------+---------|
| IRQ12 | Open | Open | Closed | Open | Open |
|-------+----------+----------+----------+---------+---------|
| IRQ14 | Open | Closed | Open | Open | Open |
|-------+----------+----------+----------+---------+---------|
| IRQ15 | Closed | Open | Open | Open | Open |
+------------------------------------------------------------+
