# PROXIM, INC.
RANGELAN2/ISA
NIC Type Proprietary
Transfer Rate 1.6Mbps
Data Bus 8-bit ISA/16-bit ISA
Topology Linear/Star/Peer-Peer
Wiring Type Wireless
Boot ROM Not available

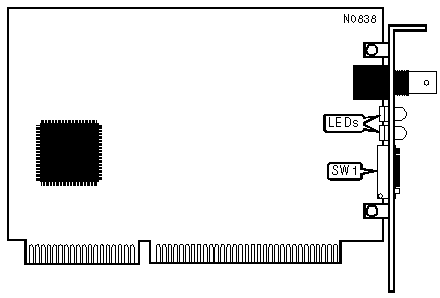

IMG IMG 1
+------------------------------------------------------------+
| BOOT ROM ADDRESS SELECTION |
|------------------------------------------------------------|
|Address | SW1/1 | SW1/2 | SW1/3 |SW1/4 |SW1/5 |SW1/6 |SW1/7 |
|--------+-------+-------+-------+------+------+------+------|
| 100h | Off | Off | Off | Off | Off | On | Off |
|--------+-------+-------+-------+------+------+------+------|
| 120h | Off | Off | On | Off | Off | On | Off |
|--------+-------+-------+-------+------+------+------+------|
| 140h | Off | Off | Off | On | Off | On | Off |
|--------+-------+-------+-------+------+------+------+------|
| 218h | On | On | Off | Off | Off | Off | On |
|--------+-------+-------+-------+------+------+------+------|
| 270h | Off | On | On | On | Off | Off | On |
|--------+-------+-------+-------+------+------+------+------|
| 280h | Off | Off | Off | Off | On | Off | On |
|--------+-------+-------+-------+------+------+------+------|
| 290h | Off | On | Off | Off | On | Off | On |
|--------+-------+-------+-------+------+------+------+------|
| 298h | On | On | Off | Off | On | Off | On |
|--------+-------+-------+-------+------+------+------+------|
| 2A0h | Off | Off | On | Off | On | Off | On |
|--------+-------+-------+-------+------+------+------+------|
| 2A8h | On | Off | On | Off | On | Off | On |
|--------+-------+-------+-------+------+------+------+------|
| 2E0h | Off | Off | On | On | On | Off | On |
|--------+-------+-------+-------+------+------+------+------|
| 300h | Off | Off | Off | Off | Off | On | On |
|--------+-------+-------+-------+------+------+------+------|
| 310h | Off | On | Off | Off | Off | On | On |
|--------+-------+-------+-------+------+------+------+------|
| 358h | On | On | Off | On | Off | On | On |
|--------+-------+-------+-------+------+------+------+------|
| 360h | Off | Off | On | On | Off | On | On |
|--------+-------+-------+-------+------+------+------+------|
| 368h | On | Off | On | On | Off | On | On |
+------------------------------------------------------------+
IMG IMG 2
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|--------+----------+---------+------------------------------|
| LED1 | Yellow | Off | Card is not synchronized to |
| | | | master unit |
|--------+----------+---------+------------------------------|
| LED1 | Yellow | On | Card is synchronized to |
| | | | master unit |
|--------+----------+---------+------------------------------|
| LED2 | Red | Off | Card is acting as slave unit |
|--------+----------+---------+------------------------------|
| LED2 | Red | On | Card is acting as master |
| | | | unit |
|--------+----------+---------+------------------------------|
| LED3 | Yellow | Off | Card is not transmitting |
|--------+----------+---------+------------------------------|
| LED3 | Yellow | On | Card is transmitting |
|--------+----------+---------+------------------------------|
| LED4 | Green | On | No other card is |
| | | | transmitting |
|--------+----------+---------+------------------------------|
| LED4 | Green | Off | Another card is transmitting |
|------------------------------------------------------------|
| Note: LED1 is only functional when the card is acting as a |
| slave unit. |
+------------------------------------------------------------+
