# PUREDATA LTD.
PDUC8023-T
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 16-bit MCA
Topology Star
Wiring Type Unshielded twisted pair
Boot ROM Available

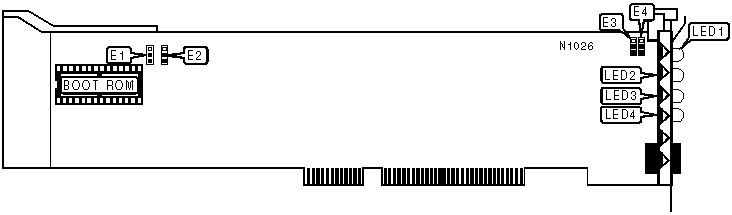

IMG IMG 1
+------------------------------------------------------------+
| ROM SIZE SELECTION |
|------------------------------------------------------------|
| Size | E1 | E2 |
|------------------+--------------------+--------------------|
| 16K | pins 1 & 2 closed | pins 1 & 2 closed |
|------------------+--------------------+--------------------|
| 32K | pins 1 & 2 closed | pins 2 & 3 closed |
|------------------+--------------------+--------------------|
| 64K | pins 2 & 3 closed | pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| LINK INTEGRITY CONFIGURATION |
|------------------------------------------------------------|
| Setting | E3 |
|----------------------------+-------------------------------|
| » | Enabled | pins 1 & 2 closed |
|---+------------------------+-------------------------------|
| | Disabled | pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| REVERSED POLARITY DETECTION CONFIGURATION |
|------------------------------------------------------------|
| Setting | E4 |
|-----------------------------+------------------------------|
| » | Enabled | pins 1 & 2 closed |
|------+----------------------+------------------------------|
| | Disabled | pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|------+-------+--------+------------------------------------|
| LED1 | Red | On | Data is being transmitted/received |
|------+-------+--------+------------------------------------|
| LED1 | Red | Off | Data is not being |
| | | | transmitted/received |
|------+-------+--------+------------------------------------|
| LED2 | Green | On | Network activity detected |
|------+-------+--------+------------------------------------|
| LED2 | Green | Off | Network activity not detected |
|------+-------+--------+------------------------------------|
| LED3 | Red | On | Polarity reversed |
|------+-------+--------+------------------------------------|
| LED3 | Red | Off | Polarity normal |
|------+-------+--------+------------------------------------|
| LED4 | Green | On | Network connection is good |
|------+-------+--------+------------------------------------|
| LED4 | Green | Off | Network connection is broken |
+------------------------------------------------------------+
