# RACAL INTERLAN, INC.
INTERLAN PCI 4T/4TS
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus PCI
Topology Star
Wiring Type Unshielded twisted pair
Boot ROM Not available

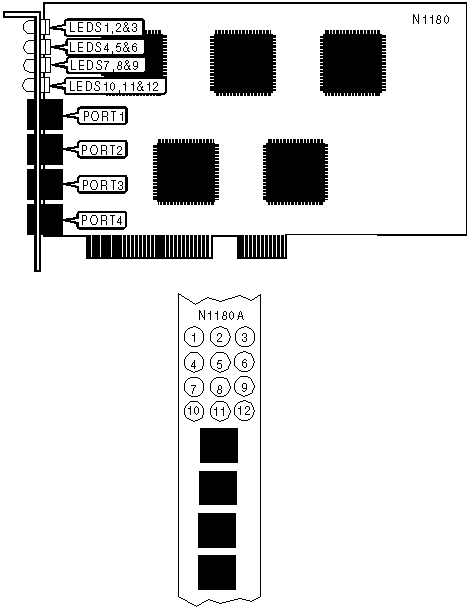

IMG IMG 1
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|-------+--------+--------+----------------------------------|
| LED1 | Yellow | On | Data is being |
| | | | transmitted/received on Port1 |
|-------+--------+--------+----------------------------------|
| LED1 | Yellow | Off | Data is not being transmitted |
| | | | received on Port1 |
|-------+--------+--------+----------------------------------|
| LED2 | Green | On | Network connection is good on |
| | | | Port1 |
|-------+--------+--------+----------------------------------|
| LED2 | Green | Off | Network connection is broken on |
| | | | Port1 |
|-------+--------+--------+----------------------------------|
| LED3 | Yellow | On | Full duplex mode enabled on |
| | | | Port1 |
|-------+--------+--------+----------------------------------|
| LED3 | Yellow | Off | Full duplex mode disabled on |
| | | | Port1 |
|-------+--------+--------+----------------------------------|
| LED4 | Yellow | On | Data is being |
| | | | transmitted/received on Port2 |
|-------+--------+--------+----------------------------------|
| LED4 | Yellow | Off | Data is not being transmitted |
| | | | received on Port2 |
|-------+--------+--------+----------------------------------|
| LED5 | Green | On | Network connection is good on |
| | | | Port2 |
|-------+--------+--------+----------------------------------|
| LED5 | Green | Off | Network connection is broken on |
| | | | Port2 |
|-------+--------+--------+----------------------------------|
| LED6 | Yellow | On | Full duplex mode enabled on |
| | | | Port2 |
|-------+--------+--------+----------------------------------|
| LED6 | Yellow | Off | Full duplex mode disabled on |
| | | | Port2 |
|-------+--------+--------+----------------------------------|
| LED7 | Yellow | On | Data is being |
| | | | transmitted/received on Port3 |
|-------+--------+--------+----------------------------------|
| LED7 | Yellow | Off | Data is not being transmitted |
| | | | received on Port3 |
|-------+--------+--------+----------------------------------|
| LED8 | Green | On | Network connection is good on |
| | | | Port3 |
|-------+--------+--------+----------------------------------|
| LED8 | Green | Off | Network connection is broken on |
| | | | Port3 |
|-------+--------+--------+----------------------------------|
| LED9 | Yellow | On | Full duplex mode enabled on |
| | | | Port3 |
|-------+--------+--------+----------------------------------|
| LED9 | Yellow | Off | Full duplex mode disabled on |
| | | | Port3 |
|-------+--------+--------+----------------------------------|
| LED10 | Yellow | On | Data is being |
| | | | transmitted/received on Port4 |
|-------+--------+--------+----------------------------------|
| LED10 | Yellow | Off | Data is not being transmitted |
| | | | received on Port4 |
|-------+--------+--------+----------------------------------|
| LED11 | Green | On | Network connection is good on |
| | | | Port4 |
|-------+--------+--------+----------------------------------|
| LED11 | Green | Off | Network connection is broken on |
| | | | Port4 |
|-------+--------+--------+----------------------------------|
| LED12 | Yellow | On | Full duplex mode enabled on |
| | | | Port4 |
|-------+--------+--------+----------------------------------|
| LED12 | Yellow | Off | Full duplex mode disabled on |
| | | | Port4 |
+------------------------------------------------------------+
