# PURE DATA, LTD.
PDI8023PLUSII-16FL-SMA/PDI8023PLUSII-16FL-ST
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 16-bit ISA
Topology Linear Bus
Wiring Type Fiber optic cable
Boot ROM Available

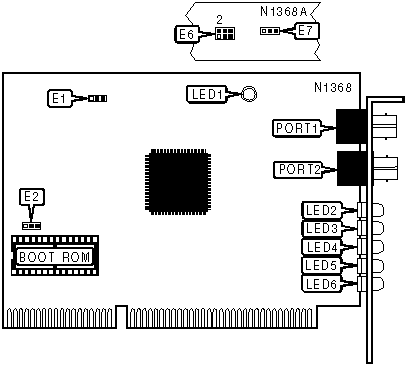

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-----------------+----------+--------------------+----------|
| Receiving port | Port1 | Transmitting port | Port2 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| EPROM CONFIGURATION |
|------------------------------------------------------------|
| Setting | E1 |
|----------------------------+-------------------------------|
| Enabled | Pins 1 & 2 closed |
|----------------------------+-------------------------------|
| Disabled | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| ROM SIZE SELECTION |
|------------------------------------------------------------|
| Size | E2 |
|----------------------------+-------------------------------|
| 64KB | Pins 1 & 2 closed |
|----------------------------+-------------------------------|
| 128KB | Pins 1 & 2 closed |
|----------------------------+-------------------------------|
| 256KB | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SQE AND JABBER CONFIGURATION |
|------------------------------------------------------------|
| SQE setting | Jabber setting | E6 |
|------------------+--------------------+--------------------|
| ยป | Enabled | Enabled | Pins 1 & 2 closed |
|---+--------------+--------------------+--------------------|
| | Disabled | Disabled | Pins 3 & 4 closed |
|---+--------------+--------------------+--------------------|
| | Disabled | Enabled | Pins 5 & 6 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| LOOPBACK CONFIGURATION |
|------------------------------------------------------------|
| Setting | E7 |
|----------------------------+-------------------------------|
| Enabled | Pins 2 & 3 closed |
|----------------------------+-------------------------------|
| Disabled | Pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Status | Condition |
|-------+----------+-----------------------------------------|
| LED1 | Blinking | Network collision has been detected |
|-------+----------+-----------------------------------------|
| LED1 | Off | Network collision has not been detected |
|-------+----------+-----------------------------------------|
| LED2 | On | Data is being transmitted |
|-------+----------+-----------------------------------------|
| LED2 | Off | Data is not being transmitted |
|-------+----------+-----------------------------------------|
| LED3 | On | Data is being received |
|-------+----------+-----------------------------------------|
| LED3 | Off | Data is not being received |
|-------+----------+-----------------------------------------|
| LED4 | On | Network connection is good |
|-------+----------+-----------------------------------------|
| LED4 | Off | Network connection is broken |
|-------+----------+-----------------------------------------|
| LED5 | On | Jabber has been detected |
|-------+----------+-----------------------------------------|
| LED5 | Off | Jabber has not been detected |
|-------+----------+-----------------------------------------|
| LED6 | On | Network collision has been detected |
|-------+----------+-----------------------------------------|
| LED6 | Off | Network collision has not been detected |
+------------------------------------------------------------+
