# PROTEON, INC.
PRONET-4/16 MODEL 1690 PLUS (SINGLE PORT)
Card Type Token Ring
Data Bus 32-bit PCI
Maximum Network Rate 4/16Mbps
Topology Ring
Wiring Type Shielded/Unshielded twisted pair
Boot ROM Unavailable
IMG IMG 1
+------------------------------------------------------------+

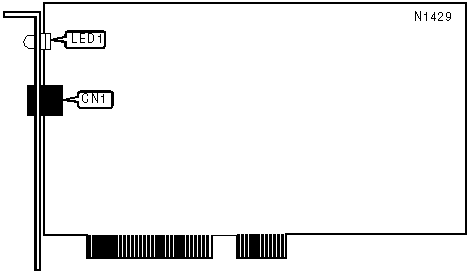

| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label |
|-------------------------------------------+----------------|
| Unshielded twisted pair port | CN1 |
|------------------------------------------------------------|
| Note: If your network uses STP cable use optional cable |
| adapter Proteon model P1600-01 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|--------+---------+---------+-------------------------------|
| LED1 | Yellow | On | Network connection is good |
|--------+---------+---------+-------------------------------|
| LED1 | Yellow | Off | Network connection is broken |
+------------------------------------------------------------+
