# PUREDATA
PDE8023PLUS-32CA
NIC Type Ethernet
Network Transfer Rate 10Mbps
Data Bus 32-bit EISA
Topology Linear Bus
Wiring Type AUI transceiver via DB-15 port
RG-58A/U 50ohm coaxial
Boot ROM Available

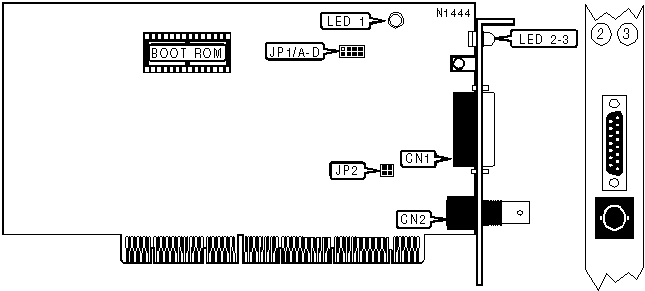

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|-------------+-------+------------------------------+-------|
| AUI/10BASE5 | CN1 | RG-58A/U 50ohm | CN2 |
| | | coaxial/10BASE2 | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| WIRING TYPE SELECTION |
|------------------------------------------------------------|
| Setting | JP1/A | JP1/B | JP1/C | JP1/D |
|---------------------+---------+---------+---------+--------|
| Software selectable | Closed | Open | Open | Open |
|---------------------+---------+---------+---------+--------|
| 10BASE-T | Open | Closed | Open | Open |
|---------------------+---------+---------+---------+--------|
| 10BASE5 | Open | Open | Closed | Open |
|---------------------+---------+---------+---------+--------|
| 10BASE2 | Open | Open | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| NETWORK DISTANCE CONFIGURATION FOR 10BASE-2 |
|------------------------------------------------------------|
| Distance | JP2 |
|---------------------------------------+--------------------|
| =<185 meters | Pins 1 & 2 closed |
|---------------------------------------+--------------------|
| Extended segment lengths =<300 meters | Pins 3 & 4 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|---------+-------+--------+---------------------------------|
| LED 1 | Red | On | Network collision detected |
|---------+-------+--------+---------------------------------|
| LED 1 | Red | Off | Network collision not detected |
|---------+-------+--------+---------------------------------|
| LED 2/3 | Green | On | Network activity detected |
|---------+-------+--------+---------------------------------|
| LED 2/3 | Green | Off | Network activity not detected |
|---------+-------+--------+---------------------------------|
| LED 2/3 | Red | On | Communicating with local DTE |
|---------+-------+--------+---------------------------------|
| LED 2/3 | Red | Off | Not communicating with local |
| | | | DTE |
+------------------------------------------------------------+
