# PUREDATA
PDE8023-32CT
NIC Type Ethernet
Network Transfer Rate 10Mbps
Data Bus 32-bit EISA
Topology Linear Bus, Star
Wiring Type Unshielded twisted pair
RG-58A/U 50ohm coaxial
Boot ROM Available

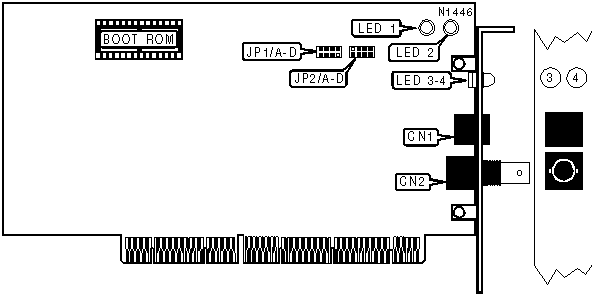

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|----------------+-------+---------------------------+-------|
| RJ-45/10BASE-T | | RG-58A/U 50ohm | CN2 |
| connector | | coaxial/10BASE2 connector | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| WIRING TYPE SELECTION |
|------------------------------------------------------------|
| Setting | JP2/A | JP2/B | JP2/C | JP2/D |
|---------------------+---------+---------+---------+--------|
| Software selectable | Closed | Open | Open | Open |
|---------------------+---------+---------+---------+--------|
| 10BASE-T | Open | Closed | Open | Open |
|---------------------+---------+---------+---------+--------|
| 10BASE5 | Open | Open | Closed | Open |
|---------------------+---------+---------+---------+--------|
| 10BASE2 | Open | Open | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CARD SELECTION |
|------------------------------------------------------------|
| Setting | JP1/A | JP1/B | JP1/C | JP1/D |
|------------+-----------+-----------+-----------+-----------|
| ยป | 1 | Closed | Open | Open | Open |
|----+-------+-----------+-----------+-----------+-----------|
| | 2 | Open | Closed | Open | Open |
|----+-------+-----------+-----------+-----------+-----------|
| | 3 | Open | Open | Closed | Open |
|----+-------+-----------+-----------+-----------+-----------|
| | 4 | Open | Open | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|---------+-------+--------+---------------------------------|
| LED 1 | Red | On | Network collision detected |
|---------+-------+--------+---------------------------------|
| LED 1 | Red | Off | Network collision not detected |
|---------+-------+--------+---------------------------------|
| LED 2 | Green | On | Link integrity is good |
|---------+-------+--------+---------------------------------|
| LED 2 | Green | Off | Link integrity is broken |
|---------+-------+--------+---------------------------------|
| LED 3/4 | Green | On | Adapter receiving data |
|---------+-------+--------+---------------------------------|
| LED 3/4 | Green | Off | Adapter not receiving data |
|---------+-------+--------+---------------------------------|
| LED 3/4 | Red | On | Adapter communicating with host |
|---------+-------+--------+---------------------------------|
| LED 3/4 | Red | Off | Adapter not communicating |
+------------------------------------------------------------+
