# PUREDATA
PDE80212-32 EISA
NIC Type Ethernet
Network Transfer Rate 100Mbps
Data Bus 32-bit EISA
Topology Star
Wiring Type Unshielded twisted pair
Boot ROM Available

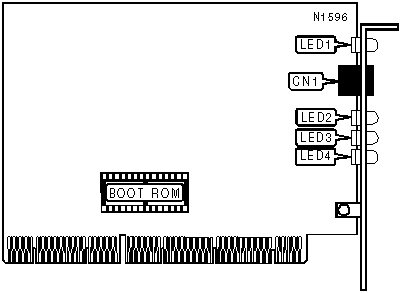

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label |
|-------------------------------+----------------------------|
| Unshielded twisted pair port | CN1 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|------+------------+--------+-------------------------------|
| LED1 | Red | On | Network connection is broken |
|------+------------+--------+-------------------------------|
| LED1 | Green | On | Network connection is good |
|------+------------+--------+-------------------------------|
| LED1 | Red or | Off | Power is off |
| | Green | | |
|------+------------+--------+-------------------------------|
| LED2 | Red | On | Data is being transmitted |
|------+------------+--------+-------------------------------|
| LED2 | Red | Off | Data is not being transmitted |
|------+------------+--------+-------------------------------|
| LED3 | Green | On | Data is being received |
|------+------------+--------+-------------------------------|
| LED3 | Green | Off | Data is being received |
|------+------------+--------+-------------------------------|
| LED4 | Amber | On | Polarity is reversed |
|------+------------+--------+-------------------------------|
| LED4 | Amber | Off | Polarity is not reversed |
+------------------------------------------------------------+
