# PROTEON, INC.
P1344
NIC Type Token Ring
Network Transfer Rate 4Mbps
Data Bus 16-bit ISA
Topology Star
Wire Type Shielded twisted pair
Boot ROM Not available

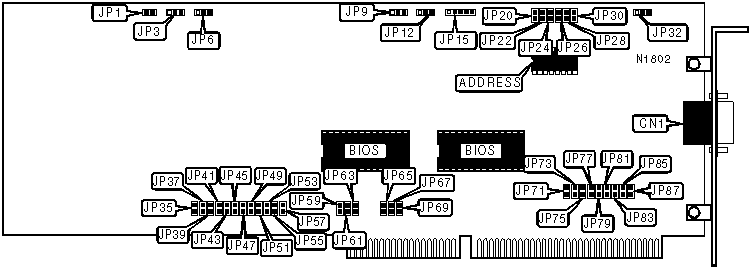

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label |
|-------------------------------+----------------------------|
| Shielded twisted pair | CN1 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Setting | Label | Position |
|---------------------------------------+-------+------------|
| » | ROMs installed in sockets enabled | JP1 | Open |
|---+-----------------------------------+-------+------------|
| | Internal chipset ROM enabled | JP1 | Closed |
|---+-----------------------------------+-------+------------|
| » | Factory configured - do not alter | JP3 | Pins 1 & 2 |
| | | | closed |
|---+-----------------------------------+-------+------------|
| » | Memory refresh enabled | JP6 | Pins 2 & 3 |
| | | | closed |
|---+-----------------------------------+-------+------------|
| | Memory refresh disabled | JP6 | Pins 1 & 2 |
| | | | closed |
|---+-----------------------------------+-------+------------|
| » | BIOS enabled | JP9 | Pins 2 & 3 |
| | | | closed |
|---+-----------------------------------+-------+------------|
| | BIOS disabled | JP9 | Pins 1 & 2 |
| | | | closed |
|---+-----------------------------------+-------+------------|
| » | Burned-in address PROM enabled | JP32 | Pins 2 & 3 |
| | | | closed |
|---+-----------------------------------+-------+------------|
| | Burned-in address PROM disabled | JP32 | Pins 1 & 2 |
| | | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS |
|------------------------------------------------------------|
| Setting | JP35 | JP37 | JP39 | JP41 | JP43 | JP45 |
|---------+--------+--------+--------+-------+-------+-------|
| | 0000h | Closed | Closed | Closed |Closed |Closed |Closed |
|-+-------+--------+--------+--------+-------+-------+-------|
| | 0010h | Closed | Closed | Closed |Closed |Closed |Closed |
|-+-------+--------+--------+--------+-------+-------+-------|
| | 0020h | Closed | Closed | Closed |Closed |Closed |Closed |
|-+-------+--------+--------+--------+-------+-------+-------|
| | 0030h | Closed | Closed | Closed |Closed |Closed |Closed |
|-+-------+--------+--------+--------+-------+-------+-------|
| | 0040h | Closed | Closed | Closed |Closed |Closed |Closed |
|-+-------+--------+--------+--------+-------+-------+-------|
|»| 0A20h | Closed | Closed | Closed |Closed | Open |Closed |
|-+-------+--------+--------+--------+-------+-------+-------|
| | FFB0h | Open | Open | Open | Open | Open | Open |
|-+-------+--------+--------+--------+-------+-------+-------|
| | FFC0h | Open | Open | Open | Open | Open | Open |
|-+-------+--------+--------+--------+-------+-------+-------|
| | FFD0h | Open | Open | Open | Open | Open | Open |
|-+-------+--------+--------+--------+-------+-------+-------|
| | FFE0h | Open | Open | Open | Open | Open | Open |
|-+-------+--------+--------+--------+-------+-------+-------|
| | FFF0h | Open | Open | Open | Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS (CON’T) |
|------------------------------------------------------------|
| Setting | JP47 | JP49 | JP51 | JP53 | JP55 | JP57 |
|----------+--------+--------+-------+-------+-------+-------|
| | 0000h | Closed | Closed |Closed |Closed |Closed |Closed |
|--+-------+--------+--------+-------+-------+-------+-------|
| | 0010h | Closed | Closed |Closed |Closed |Closed | Open |
|--+-------+--------+--------+-------+-------+-------+-------|
| | 0020h | Closed | Closed |Closed |Closed | Open |Closed |
|--+-------+--------+--------+-------+-------+-------+-------|
| | 0030h | Closed | Closed |Closed |Closed | Open | Open |
|--+-------+--------+--------+-------+-------+-------+-------|
| | 0040h | Closed | Closed |Closed | Open |Closed |Closed |
|--+-------+--------+--------+-------+-------+-------+-------|
|» | 0A20h | Open | Closed |Closed |Closed | Open |Closed |
|--+-------+--------+--------+-------+-------+-------+-------|
| | FFB0h | Open | Open | Open |Closed | Open | Open |
|--+-------+--------+--------+-------+-------+-------+-------|
| | FFC0h | Open | Open | Open | Open |Closed |Closed |
|--+-------+--------+--------+-------+-------+-------+-------|
| | FFD0h | Open | Open | Open | Open |Closed | Open |
|--+-------+--------+--------+-------+-------+-------+-------|
| | FFE0h | Open | Open | Open | Open | Open |Closed |
|--+-------+--------+--------+-------+-------+-------+-------|
| | FFF0h | Open | Open | Open | Open | Open | Open |
|------------------------------------------------------------|
| Note: A total of 4096 base address settings are |
| available. The jumpers are a binary representation of |
| the decimal memory addresses. JP35 is the Most |
| Significant Bit and jumper JP57 is the Least |
| Significant Bit. The jumpers have the following decimal|
| values: JP35=32768, JP37=16384, JP39=8192, JP41=4096, |
| JP43=2048, JP45=1024, JP47=512, JP49=256, JP51=128, |
| JP53=64, JP55=32, JP57=16. Open the jumpers and add the|
| values of the jumpers that are open to obtain the |
| correct memory address. (Open=1, Closed=0) |
+------------------------------------------------------------+
+------------------------------------------------------------+
| ROM SIZE |
|------------------------------------------------------------|
| Size | JP12 | JP15 |
|-----------------+-------------------+----------------------|
| » | (2) 8K x 8 | Pins 1 & 2 closed | Pins 1 & 2, 3 & 4 |
| | | | closed |
|---+-------------+-------------------+----------------------|
| | (2) 16K x 8 | Pins 2 & 3 closed | Pins 1 & 2, 3 & 4 |
| | | | closed |
|---+-------------+-------------------+----------------------|
| | (2) 32K x 8 | Pins 2 & 3 closed | Pins 2 & 3, 4 & 5 |
| | | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| ROM ADDRESS |
|------------------------------------------------------------|
| Setting | JP20 | JP22 | JP24 | JP26 | JP28 | JP30 |
|------------+-------+-------+-------+-------+-------+-------|
| | 0C0000h |Closed |Closed |Closed |Closed |Closed |Closed |
|--+---------+-------+-------+-------+-------+-------+-------|
| | 0C4000h | Open |Closed |Closed |Closed |Closed |Closed |
|--+---------+-------+-------+-------+-------+-------+-------|
| | 0C8000h |Closed | Open |Closed |Closed |Closed |Closed |
|--+---------+-------+-------+-------+-------+-------+-------|
| | 0CC000h | Open | Open |Closed |Closed |Closed |Closed |
|--+---------+-------+-------+-------+-------+-------+-------|
| | 0D0000h |Closed |Closed | Open |Closed |Closed |Closed |
|--+---------+-------+-------+-------+-------+-------+-------|
|» | 0D8000h |Closed | Open | Open |Closed |Closed |Closed |
|--+---------+-------+-------+-------+-------+-------+-------|
| | CEC000h | Open | Open |Closed | Open | Open | Open |
|--+---------+-------+-------+-------+-------+-------+-------|
| | CF0000h |Closed |Closed | Open | Open | Open | Open |
|--+---------+-------+-------+-------+-------+-------+-------|
| | CF4000h | Open |Closed | Open | Open | Open | Open |
|--+---------+-------+-------+-------+-------+-------+-------|
| | CF8000h |Closed | Open | Open | Open | Open | Open |
|--+---------+-------+-------+-------+-------+-------+-------|
| | CFC000h | Open | Open | Open | Open | Open | Open |
|------------------------------------------------------------|
| Note: A total of 64 base address settings are |
| available. The jumpers are a binary representation of |
| the decimal memory addresses. JP30 is the Most |
| Significant Bit and jumper JP20 is the Least |
| Significant Bit. Note that there is a break between |
| JP26 and JP28. The jumpers have the following decimal |
| values: JP30=8,388,608, JP28=4,194,304, JP26=131,072, |
| JP24=65,536, JP22=32,768, JP20=16,384. Open the jumpers|
| and add the values of the jumpers that are open to |
| obtain the correct memory address. (Open=1, Closed=0) |
+------------------------------------------------------------+
+----------------------------------------------------------------------+
| INTERRUPT |
|----------------------------------------------------------------------|
|Setting| JP71 | JP73 | JP75 | JP77 | JP79 | JP81 | JP83 | JP85 | JP87 |
|-------+------+------+------+------+------+------+------+------+------|
| |IRQ3 | Open | Open | Open | Open | Open | Open | Open | Open |Closed|
|-+-----+------+------+------+------+------+------+------+------+------|
| |IRQ4 | Open | Open | Open | Open | Open | Open | Open |Closed| Open |
|-+-----+------+------+------+------+------+------+------+------+------|
| |IRQ5 | Open | Open | Open | Open | Open | Open |Closed| Open | Open |
|-+-----+------+------+------+------+------+------+------+------+------|
| |IRQ6 | Open | Open | Open | Open | Open |Closed| Open | Open | Open |
|-+-----+------+------+------+------+------+------+------+------+------|
| |IRQ7 | Open | Open | Open | Open |Closed| Open | Open | Open | Open |
|-+-----+------+------+------+------+------+------+------+------+------|
| |IRQ9 | Open | Open | Open |Closed| Open | Open | Open | Open | Open |
|-+-----+------+------+------+------+------+------+------+------+------|
| |IRQ10| Open | Open |Closed| Open | Open | Open | Open | Open | Open |
|-+-----+------+------+------+------+------+------+------+------+------|
| |IRQ11| Open |Closed| Open | Open | Open | Open | Open | Open | Open |
|-+-----+------+------+------+------+------+------+------+------+------|
|»|IRQ12|Closed| Open | Open | Open | Open | Open | Open | Open | Open |
+----------------------------------------------------------------------+
+------------------------------------------------------------+
| DMA CHANNEL |
|------------------------------------------------------------|
| Setting | JP59 | JP61 | JP63 | JP65 | JP67 | JP69 |
|---------+--------+--------+--------+-------+-------+-------|
|» | DMA5 | Closed | Open | Open | Open | Open |Closed |
|--+------+--------+--------+--------+-------+-------+-------|
| | DMA6 | Open | Closed | Open | Open |Closed | Open |
|--+------+--------+--------+--------+-------+-------+-------|
| | DMA7 | Open | Open | Closed |Closed | Open | Open |
+------------------------------------------------------------+
