# PATTON ELECTRONICS COMPANY
2090-1
Card Type Transceiver
NIC Type Unidentified
Boot ROM Not available
Network Transfer Rate 1.544Mbps
Topology Star, Point-to-point
Wiring Type Unshielded twisted pair
Data Bus External
IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|----------------------+--------+--------------------+-------|
| RJ-48C UTP connector | CN1 | DC power connector | CN2 |
|----------------------+--------+--------------------+-------|
| DTE connector | CN3 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DTE SPEED SELECTION |
|------------------------------------------------------------|
| Speed | SW1/1 | SW1/2 | SW1/3 |
|------------------+-------------+-------------+-------------|
| 64Kbps | Off | Off | Off |
|------------------+-------------+-------------+-------------|
| 128Kbps | On | Off | Off |
|------------------+-------------+-------------+-------------|
| 256Kbps | Off | On | Off |
|------------------+-------------+-------------+-------------|
| 384Kbps | On | On | Off |
|------------------+-------------+-------------+-------------|
| 512Kbps | Off | Off | On |
|------------------+-------------+-------------+-------------|
| 768Kbps | On | Off | On |
|------------------+-------------+-------------+-------------|
| 1024Kbps | Off | On | On |
|------------------+-------------+-------------+-------------|
| 1536Kbps | On | On | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DS0 START POSITION SELECTION |
|------------------------------------------------------------|
| Setting | SW1/4 | SW1/5 | SW1/6 | SW1/7 | SW1/8 |
|--------------------+-------+-------+-------+-------+-------|
| 1 | Off | Off | Off | Off | Off |
|--------------------+-------+-------+-------+-------+-------|
| 2 | On | Off | Off | Off | Off |
|--------------------+-------+-------+-------+-------+-------|
| 3 | Off | On | Off | Off | Off |
|--------------------+-------+-------+-------+-------+-------|
| 4 | On | On | Off | Off | Off |
|--------------------+-------+-------+-------+-------+-------|
| 5 | Off | Off | On | Off | Off |
|--------------------+-------+-------+-------+-------+-------|
| 6 | On | Off | On | Off | Off |
|--------------------+-------+-------+-------+-------+-------|
| 7 | Off | On | On | Off | Off |
|--------------------+-------+-------+-------+-------+-------|
| 8 | On | On | On | Off | Off |
|--------------------+-------+-------+-------+-------+-------|
| 9 | Off | Off | Off | On | Off |
|--------------------+-------+-------+-------+-------+-------|
| 10 | On | Off | Off | On | Off |
|--------------------+-------+-------+-------+-------+-------|
| 11 | Off | On | Off | On | Off |
|--------------------+-------+-------+-------+-------+-------|
| 12 | On | On | Off | On | Off |
|--------------------+-------+-------+-------+-------+-------|
| 13 | Off | Off | On | On | Off |
|--------------------+-------+-------+-------+-------+-------|
| 14 | On | Off | On | On | Off |
|--------------------+-------+-------+-------+-------+-------|
| 15 | Off | On | On | On | Off |
|--------------------+-------+-------+-------+-------+-------|
| 16 | On | On | On | On | Off |
|--------------------+-------+-------+-------+-------+-------|
| 17 | Off | Off | Off | Off | On |
|--------------------+-------+-------+-------+-------+-------|
| 18 | On | Off | Off | Off | On |
|--------------------+-------+-------+-------+-------+-------|
| 19 | Off | On | Off | Off | On |
|--------------------+-------+-------+-------+-------+-------|
| 20 | On | On | Off | Off | On |
|--------------------+-------+-------+-------+-------+-------|
| 21 | Off | Off | On | Off | On |
|--------------------+-------+-------+-------+-------+-------|
| 22 | On | Off | On | Off | On |
|--------------------+-------+-------+-------+-------+-------|
| 23 | Off | On | On | Off | On |
|--------------------+-------+-------+-------+-------+-------|
| 24 | On | On | On | Off | On |
|--------------------+-------+-------+-------+-------+-------|
| 1.544MB unframed | Off | On | On | On | On |
| T1 | | | | | |
+------------------------------------------------------------+
IMG IMG 2
+------------------------------------------------------------+

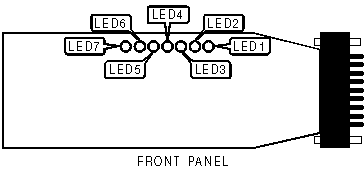

| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|------+--------+--------+-----------------------------------|
| LED1 | Green | On | Data is being transmitted |
|------+--------+--------+-----------------------------------|
| LED1 | Green | Off | Data is not being transmitted |
|------+--------+--------+-----------------------------------|
| LED2 | Green | On | Data is being received |
|------+--------+--------+-----------------------------------|
| LED2 | Green | Off | Data is not being received |
|------+--------+--------+-----------------------------------|
| LED3 | Red | On | Network connection is broken |
|------+--------+--------+-----------------------------------|
| LED3 | Red | Off | Network connection is good |
|------+--------+--------+-----------------------------------|
| LED4 | Red | On | Alarm condition - loss of sync or |
| | | | loss of frame |
|------+--------+--------+-----------------------------------|
| LED4 | Red | Off | No alarm condition |
|------+--------+--------+-----------------------------------|
| LED5 | Red | On | Error has occurred |
|------+--------+--------+-----------------------------------|
| LED5 | Red | Off | No errors have occurred |
|------+--------+--------+-----------------------------------|
| LED6 | Yellow | On | Operating in test mode |
|------+--------+--------+-----------------------------------|
| LED6 | Yellow | Off | Not operating in test mode |
|------+--------+--------+-----------------------------------|
| LED7 | Green | On | Power is on |
|------+--------+--------+-----------------------------------|
| LED7 | Green | Off | Power is off |
+------------------------------------------------------------+
