# STANDARD MICROSYSTEMS CORPORATION
ETHERNET SMC3016/MC
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 16-bit MCA
Topology Linear Bus
Wiring Type RG-58A/U 50ohm coaxial
AUI transceiver via DB-15 port
Boot ROM Available

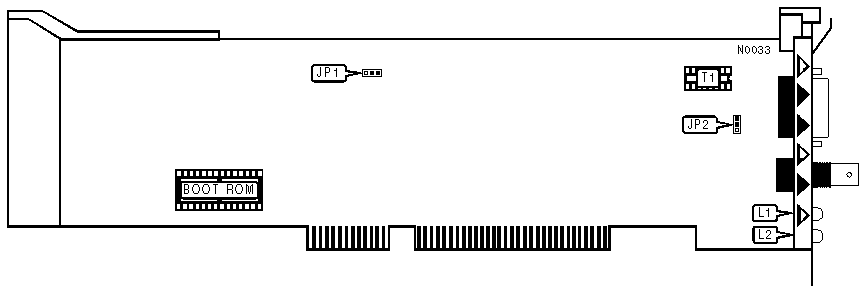

IMG IMG 1
+------------------------------------------------------------+
| CABLE TYPE |
|------------------------------------------------------------|
| Type | JP1 | JP2 | Pulse Transformer |
| | | | T1 |
|------------------------+--------+------+-------------------|
| ยป | RG-58A/U 50ohm | Open | Open | installed |
| | coaxial | | | |
|---+--------------------+--------+------+-------------------|
| | AUI transceiver | Closed | Open | not installed |
| | via DB-15 port | | | |
+------------------------------------------------------------+
IMG IMG 2
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Status | Condition |
|-------------+--------------+-------------------------------|
| LED1 | On | Data is being transmitted |
|-------------+--------------+-------------------------------|
| LED1 | Off | Data is not being transmitted |
|-------------+--------------+-------------------------------|
| LED2 | On | Data is being received |
|-------------+--------------+-------------------------------|
| LED2 | Off | Data is not being received |
+------------------------------------------------------------+
