# STANDARD MICROSYSTEMS CORPORATION
ETHERNET 3016TP
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 8/16-bit ISA
Topology Linear Bus
Star
Wiring Type Unshielded twisted pair
AUI transceiver via DB-15 port
Boot ROM Available

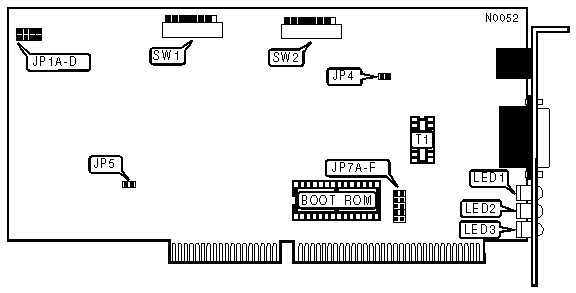

IMG IMG 1
+------------------------------------------------------------+
| DATA BUS SIZE |
|------------------------------------------------------------|
| Size | JP1A | JP1B | JP1C | JP1D | JP5 |SW2/7 |SW2/8|
|-------+-------+-------+-------+-------+-------+------+-----|
| 8-bit |Closed |Closed | Open | Open | Open | On | On |
|-------+-------+-------+-------+-------+-------+------+-----|
|16-bit | Open | Open |Closed |Closed |Closed | Off | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CABLE TYPE |
|------------------------------------------------------------|
| Type | JP4 | Pulse Transformer T1 |
|----------------------------+--------+----------------------|
| » | Unshielded twisted | Open | installed |
| | pair | | |
|---+------------------------+--------+----------------------|
| | AUI transceiver via | Closed | not installed |
| | DB-15 portT | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT REQUEST |
|------------------------------------------------------------|
| IRQ | JP7A | JP7B | JP7C | JP7D | JP7E | JP7F |
|-------+--------+--------+--------+--------+--------+-------|
|»| 3 | Closed | Open | Open | Open | Open | Open |
|-+-----+--------+--------+--------+--------+--------+-------|
| | 2/9 | Open | Open | Open | Open | Closed | Open |
|-+-----+--------+--------+--------+--------+--------+-------|
| | 4 | Open | Closed | Open | Open | Open | Open |
|-+-----+--------+--------+--------+--------+--------+-------|
| | 5 | Open | Open | Closed | Open | Open | Open |
|-+-----+--------+--------+--------+--------+--------+-------|
| | 7 | Open | Open | Open | Closed | Open | Open |
|-+-----+--------+--------+--------+--------+--------+-------|
| | 10 | Open | Open | Open | Open | Open |Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O BASE ADDRESS |
|------------------------------------------------------------|
| Address | SW1/1 | SW1/2 |SW1/3 |SW1/4 |SW1/5 |SW1/6 |SW1/7 |
|---------+-------+-------+------+------+------+------+------|
|» | 300h | On | On | On | Off | Off | On | On |
|--+------+-------+-------+------+------+------+------+------|
| | 200h | On | On | On | On | Off | On | On |
|--+------+-------+-------+------+------+------+------+------|
| | 220h | Off | On | On | On | Off | On | On |
|--+------+-------+-------+------+------+------+------+------|
| | 240h | On | Off | On | On | Off | On | On |
|--+------+-------+-------+------+------+------+------+------|
| | 260h | Off | Off | On | On | Off | On | On |
|--+------+-------+-------+------+------+------+------+------|
| | 280h | On | On | Off | On | Off | On | On |
|--+------+-------+-------+------+------+------+------+------|
| | 2A0h | Off | On | Off | On | Off | On | On |
|--+------+-------+-------+------+------+------+------+------|
| | 2C0h | On | Off | Off | On | Off | On | On |
|--+------+-------+-------+------+------+------+------+------|
| | 2E0h | Off | Off | Off | On | Off | On | On |
|--+------+-------+-------+------+------+------+------+------|
| | 320h | Off | On | On | Off | Off | On | On |
|--+------+-------+-------+------+------+------+------+------|
| | 340h | On | Off | On | Off | Off | On | On |
|--+------+-------+-------+------+------+------+------+------|
| | 360h | Off | Off | On | Off | Off | On | On |
|--+------+-------+-------+------+------+------+------+------|
| | 380h | On | On | Off | Off | Off | On | On |
|--+------+-------+-------+------+------+------+------+------|
| | 3A0h | Off | On | Off | Off | Off | On | On |
|--+------+-------+-------+------+------+------+------+------|
| | 3C0h | On | Off | Off | Off | Off | On | On |
|--+------+-------+-------+------+------+------+------+------|
| | 3E0h | Off | Off | Off | Off | Off | On | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BOOT ROM |
|------------------------------------------------------------|
| Setting | SW1/8 |
|---------------------------------+--------------------------|
| » | Disabled | Off |
|---+-----------------------------+--------------------------|
| | Enabled | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BOOT ROM ADDRESS |
|------------------------------------------------------------|
| Address | SW2/1 | SW2/2 | SW2/3 | SW2/4 | SW2/5 | SW2/6 |
|------------+-------+-------+-------+-------+-------+-------|
| » | D0000h | On | On | Off | On | Off | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | C0000h | On | On | On | On | Off | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | C4000h | Off | On | On | On | Off | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | C8000h | On | Off | On | On | Off | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | CC000h | Off | Off | On | On | Off | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | D4000h | Off | On | Off | On | Off | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | D8000h | On | Off | Off | On | Off | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | DC000h | Off | Off | Off | On | Off | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | E0000h | On | On | On | Off | Off | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | E4000h | Off | On | On | Off | Off | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | E8000h | On | Off | On | Off | Off | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | EC000h | Off | Off | On | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Status | Condition |
|-------+--------+-------------------------------------------|
| LED1 | On | Twisted pair network connection is good |
|-------+--------+-------------------------------------------|
| LED1 | Off | Twisted pair network connection is broken |
|-------+--------+-------------------------------------------|
| LED2 | On | Data is being received |
|-------+--------+-------------------------------------------|
| LED2 | Off | Data is not being received |
|-------+--------+-------------------------------------------|
| LED3 | On | Data is being transmitted |
|-------+--------+-------------------------------------------|
| LED3 | Off | Data is not being transmitted |
+------------------------------------------------------------+
