# THOMAS-CONRAD CORPORATION
TC6246-TP+ (Twisted Pair Plus)
NIC Type ARCnet
Transfer Rate 2.5Mbps
Data Bus 16-bit MCA
Topology Star
Linear Bus
Wiring Type Twisted Pair Plus
Boot ROM Available

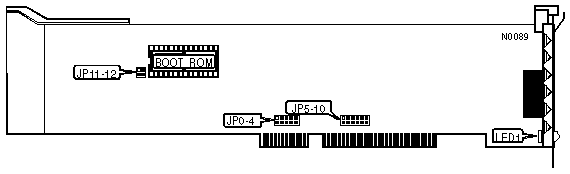

IMG IMG 1
+---------------------------------------------------------------------------------+
| INTERRUPT REQUEST |
|---------------------------------------------------------------------------------|
|IRQ | JP0 | JP1 | JP2 | JP3 | JP4 | JP5 | JP6 | JP7 | JP8 | JP9 | JP10 |
|----+------+------+------+------+------+------+------+------+------+------+------|
|»|9 | Open | Open | Open | Open | Open |Closed| Open | Open | Open | Open | Open |
|-+--+------+------+------+------+------+------+------+------+------+------+------|
| |3 | Open | Open | Open | Open | Open | Open | Open | Open | Open | Open |Closed|
|-+--+------+------+------+------+------+------+------+------+------+------+------|
| |4 | Open | Open | Open | Open | Open | Open | Open | Open | Open |Closed| Open |
|-+--+------+------+------+------+------+------+------+------+------+------+------|
| |5 | Open | Open | Open | Open | Open | Open | Open | Open |Closed| Open | Open |
|-+--+------+------+------+------+------+------+------+------+------+------+------|
| |6 | Open | Open | Open | Open | Open | Open | Open |Closed| Open | Open | Open |
|-+--+------+------+------+------+------+------+------+------+------+------+------|
| |7 | Open | Open | Open | Open | Open | Open |Closed| Open | Open | Open | Open |
|-+--+------+------+------+------+------+------+------+------+------+------+------|
| |10| Open | Open | Open | Open |Closed| Open | Open | Open | Open | Open | Open |
|-+--+------+------+------+------+------+------+------+------+------+------+------|
| |11| Open | Open | Open |Closed| Open | Open | Open | Open | Open | Open | Open |
|-+--+------+------+------+------+------+------+------+------+------+------+------|
| |12| Open | Open |Closed| Open | Open | Open | Open | Open | Open | Open | Open |
|-+--+------+------+------+------+------+------+------+------+------+------+------|
| |14| Open |Closed| Open | Open | Open | Open | Open | Open | Open | Open | Open |
|-+--+------+------+------+------+------+------+------+------+------+------+------|
| |15|Closed| Open | Open | Open | Open | Open | Open | Open | Open | Open | Open |
+---------------------------------------------------------------------------------+
+------------------------------------------------------------+
| CABLE LENGTH |
|------------------------------------------------------------|
| Length | JP11 | JP12 |
|----------------------------------+------------+------------|
| » | Under 20,000 feet | Open | Open |
|-------+--------------------------+------------+------------|
| | Greater than 20,000 feet | Closed | Closed |
|------------------------------------------------------------|
| Note: All NICs on the network must have this opition set |
| the same. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Status | Condition |
|--------+----------+----------------------------------------|
| LED1 | On | Data is being transmitted/received |
|--------+----------+----------------------------------------|
| LED1 | Off | Data is not being transmitted/received |
+------------------------------------------------------------+
