# TIARA COMPUTER SYSTEMS, INC.
LanCard/E * MC
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 16-bit MCA
Topology Linear Bus
Wiring Type RG-58A/U 50ohm coaxial
AUI transceiver via DB-15 port
Boot ROM Available

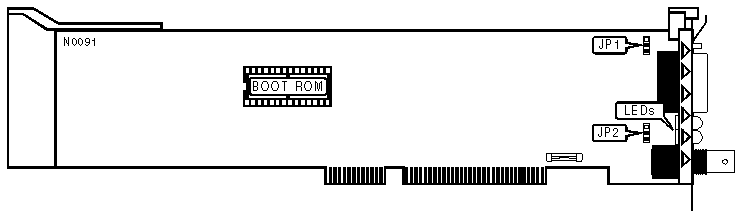

IMG IMG 1
+------------------------------------------------------------+
| CABLE TYPE |
|------------------------------------------------------------|
| Type | JP1 |
|--------------------------------+---------------------------|
| RG-58A/U 50ohm coaxial | Pins 1 & 2 closed |
|--------------------------------+---------------------------|
| AUI transceiver via DB-15 port | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CABLE LENGTH |
|------------------------------------------------------------|
| Setting | JP2 |
|----------------------------------------+-------------------|
| Long cable segment mode (100 nodes on | Pins 1 & 2 closed |
| a single 984 foot cable) | |
|----------------------------------------+-------------------|
| Short cable segment mode (30 nodes on | Pins 2 & 3 closed |
| a single 607 foot cable) | |
+------------------------------------------------------------+
IMG IMG 2
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Status | Condition |
|---------+------------+-------------------------------------|
| 1 | On | Data is being transmitted |
|---------+------------+-------------------------------------|
| 1 | Off | Data is not being transmitted |
|---------+------------+-------------------------------------|
| 2 | On | Power on |
|---------+------------+-------------------------------------|
| 2 | Off | Power Off |
|---------+------------+-------------------------------------|
| 3 | On | Data is being received |
|---------+------------+-------------------------------------|
| 3 | Off | Data is not being received |
|---------+------------+-------------------------------------|
| 4 | On | Collision is detected on network |
|---------+------------+-------------------------------------|
| 4 | Off | No collision is detected on network |
+------------------------------------------------------------+
