TOSHIBALAN (8-BIT ISA BUS)
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 8-bit ISA
Topology Linear
Wiring Type RG58A/U 50ohm coaxial
AUI transceiver via DB-15 port
Boot ROM Not available

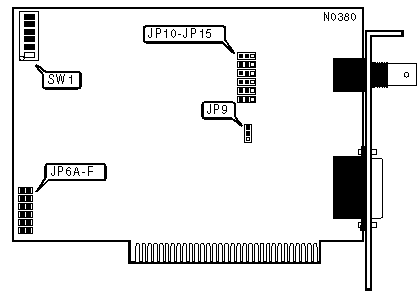

IMG IMG 1
+------------------------------------------------------------+
| INTERRUPT REQUEST |
|------------------------------------------------------------|
| IRQ | JP6A | JP6B | JP6C | JP6D | JP6E | JP6F |
|------+--------+--------+--------+--------+--------+--------|
|»| 2 | Open | Open | Open | Closed | Open | Open |
|-+----+--------+--------+--------+--------+--------+--------|
| | 3 | Open | Open | Open | Open | Open | Closed |
|-+----+--------+--------+--------+--------+--------+--------|
| | 4 | Open | Open | Open | Open | Closed | Open |
|-+----+--------+--------+--------+--------+--------+--------|
| | 5 | Open | Open | Closed | Open | Open | Open |
|-+----+--------+--------+--------+--------+--------+--------|
| | 7 | Closed | Open | Open | Open | Open | Open |
|-+----+--------+--------+--------+--------+--------+--------|
| | 10 | Open | Closed | Open | Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CABLE TYPE |
|------------------------------------------------------------|
| Type | JP9 | JP10 - JP15 |
|--------------------------------+------------+--------------|
| » | RG58A/U 50ohm coaxial | Pins 2 & 3 | Pins 2 & 3 |
| | | closed | closed |
|---+----------------------------+------------+--------------|
| | AUI transceiver via DB-15 | Pins 1 & 2 | Pins 1 & 2 |
| | port | closed | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O BASE ADDRESS |
|------------------------------------------------------------|
| Address | SW1/3 | SW1/4 | SW1/5 | SW1/6 |
|------------+-----------+-----------+-----------+-----------|
| 200h | On | On | On | On |
|------------+-----------+-----------+-----------+-----------|
| 220h | On | On | On | Off |
|------------+-----------+-----------+-----------+-----------|
| 240h | On | On | Off | On |
|------------+-----------+-----------+-----------+-----------|
| 260h | On | On | Off | Off |
|------------+-----------+-----------+-----------+-----------|
| 280h | On | Off | On | On |
|------------+-----------+-----------+-----------+-----------|
| 2A0h | On | Off | On | Off |
|------------+-----------+-----------+-----------+-----------|
| 2C0h | On | Off | Off | On |
|------------+-----------+-----------+-----------+-----------|
| 2E0h | On | Off | Off | Off |
|------------+-----------+-----------+-----------+-----------|
| 300h | Off | On | On | On |
|------------+-----------+-----------+-----------+-----------|
| 320h | Off | On | On | Off |
|------------+-----------+-----------+-----------+-----------|
| 340h | Off | On | Off | On |
|------------+-----------+-----------+-----------+-----------|
| 360h | Off | On | Off | Off |
|------------+-----------+-----------+-----------+-----------|
| 380h | Off | Off | On | On |
|------------+-----------+-----------+-----------+-----------|
| 3A0h | Off | Off | On | Off |
|------------+-----------+-----------+-----------+-----------|
| 3C0h | Off | Off | Off | On |
|------------+-----------+-----------+-----------+-----------|
| 3E0h | Off | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| FACTORY CONFIGURED SETTINGS |
|------------------------------------------------------------|
| Switch | Setting |
|------------------------------+-----------------------------|
| SW1/1 | Off |
|------------------------------+-----------------------------|
| SW1/2 | Off |
+------------------------------------------------------------+
