# TRANSITION ENGINEERING, INC.
TNIC-1500T
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 16-bit ISA
Topology Linear bus
Wiring Type Unshielded twisted pair
Boot ROM Available

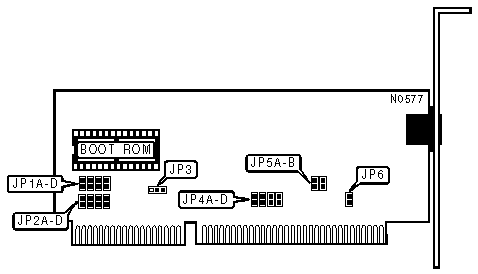

IMG IMG 1
+------------------------------------------------------------------+
| DMA CHANNEL |
|------------------------------------------------------------------|
| Channel | JP1A | JP1B | JP1C | JP1D | JP2A | JP2B | JP2C | JP2D |
|----------+------+------+------+------+------+------+------+------|
| |Disabled| Open | Open | Open | Open | Open | Open | Open | Open |
|-+--------+------+------+------+------+------+------+------+------|
| | DMA3 | Open | Open | Open |Closed| Open | Open | Open |Closed|
|-+--------+------+------+------+------+------+------+------+------|
|»| DMA5 | Open | Open |Closed| Open | Open | Open |Closed| Open |
|-+--------+------+------+------+------+------+------+------+------|
| | DMA6 | Open |Closed| Open | Open | Open |Closed| Open | Open |
|-+--------+------+------+------+------+------+------+------+------|
| | DMA7 |Closed| Open | Open | Open |Closed| Open | Open | Open |
+------------------------------------------------------------------+
+------------------------------------------------------------+
| BOOT ROM SIZE |
|------------------------------------------------------------|
| Size | JP3 |
|----------------------------+-------------------------------|
| » | 64KB | Pins 1 & 2 closed |
|---+------------------------+-------------------------------|
| | 128KB | Pins 1 & 2 closed |
|---+------------------------+-------------------------------|
| | 256KB | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT REQUEST |
|------------------------------------------------------------|
| IRQ | JP4A | JP4B | JP4C | JP4D |
|------------+-----------+-----------+-----------+-----------|
| | 2/9 | Open | Open | Open | Closed |
|---+--------+-----------+-----------+-----------+-----------|
| » | 3 | Closed | Open | Open | Open |
|---+--------+-----------+-----------+-----------+-----------|
| | 4 | Open | Closed | Open | Open |
|---+--------+-----------+-----------+-----------+-----------|
| | 5 | Open | Open | Closed | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O BASE ADDRESS |
|------------------------------------------------------------|
| Address | JP5A | JP5B |
|---------------------+-------------------+------------------|
| » | 300h | Closed | Closed |
|---+-----------------+-------------------+------------------|
| | 320h | Closed | Open |
|---+-----------------+-------------------+------------------|
| | 340h | Open | Closed |
|---+-----------------+-------------------+------------------|
| | 360h | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BOOT ROM |
|------------------------------------------------------------|
| Setting | JP6 |
|---------------------------------+--------------------------|
| » | Disabled | Open |
|---+-----------------------------+--------------------------|
| | Enabled | Closed |
+------------------------------------------------------------+
