# STANDARD MICROSYSTEMS CORPORATION
ELITE16
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 16-bit ISA
Topology Linear Bus
Wiring Type AUI transceiver via DB-15 port
RG58A/U 50ohm coaxial
Boot ROM Available

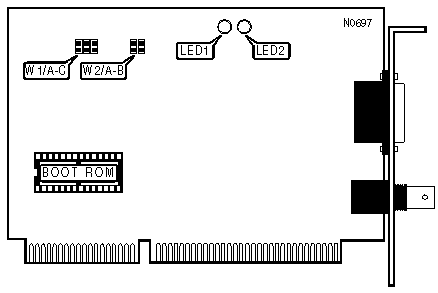

IMG IMG 1
+------------------------------------------------------------+
| ADDRESS SELECT |
|------------------------------------------------------------|
| I/O | Memory Address | IRQ | W1/A | W1/B | W1/C |
|Address | | | | | |
|--------+------------------+-----------+------+------+------|
|» |280h | D000h | IRQ3 | Open |Closed| Open |
|--+-----+------------------+-----------+------+------+------|
| |240h | Software | Software |Closed| Open | Open |
| | | configured |configured | | | |
|--+-----+------------------+-----------+------+------+------|
| |300h | CC00h | IRQ10 | Open | Open |Closed|
+------------------------------------------------------------+
+------------------------------------------------------------+
| BOOT ROM |
|------------------------------------------------------------|
| Setting | W1/A | W1/B |
|------------------------+-----------------+-----------------|
| » | Disabled | Closed | Open |
|---+--------------------+-----------------+-----------------|
| | Enabled | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|--------+---------+---------+-------------------------------|
| LED1 | Orange | On | Data is being transmitted |
|--------+---------+---------+-------------------------------|
| LED1 | Orange | Off | Data is not being transmitted |
|--------+---------+---------+-------------------------------|
| LED2 | Orange | On | Data is being received |
|--------+---------+---------+-------------------------------|
| LED2 | Orange | Off | Data is not being received |
+------------------------------------------------------------+
