# SYSKONNECT, INC.
SK-NET G8
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 8-bit ISA
Topology Linear bus
Star
Wiring Type DIX transceiver via DB-15 port
RG-58A/U 50ohm coaxial
Boot ROM Available

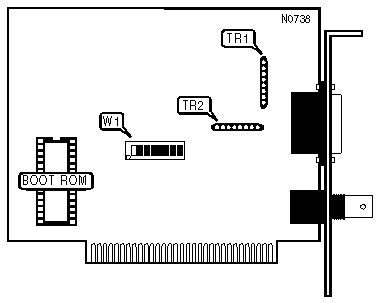

IMG IMG 1
+------------------------------------------------------------+
| BOOT ROM |
|------------------------------------------------------------|
| Setting | W1/2 |
|----------------------------------+-------------------------|
| » | Disabled | On |
|---+------------------------------+-------------------------|
| | Enabled | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE MEMORY ADDRESS |
|------------------------------------------------------------|
| Address | W1/3 | W1/4 | W1/5 |
|------------------+-------------+-------------+-------------|
| » | DC00h | Off | Off | Off |
|---+--------------+-------------+-------------+-------------|
| | C000h | On | On | On |
|---+--------------+-------------+-------------+-------------|
| | C400h | Off | On | On |
|---+--------------+-------------+-------------+-------------|
| | C800h | On | Off | On |
|---+--------------+-------------+-------------+-------------|
| | CC00h | Off | Off | On |
|---+--------------+-------------+-------------+-------------|
| | D000h | On | On | Off |
|---+--------------+-------------+-------------+-------------|
| | D400h | Off | On | Off |
|---+--------------+-------------+-------------+-------------|
| | D800h | On | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CABLE TYPE |
|------------------------------------------------------------|
| Type | TR1 | TR2 |
|--------------------+-------------------+-------------------|
| Thick Ethernet | Installed | Not installed |
|--------------------+-------------------+-------------------|
| Thin Ethernet | Not installed | Installed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT CONFIGURATION |
|------------------------------------------------------------|
| IRQ3 | W1/1 |
|-------------------------------+----------------------------|
| Enabled | On |
|-------------------------------+----------------------------|
| Disabled | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O ADDRESS |
|------------------------------------------------------------|
| Address | W1/6 | W1/7 | W1/8 |
|------------------+-------------+-------------+-------------|
| » | 390h | Off | Off | Off |
|---+--------------+-------------+-------------+-------------|
| | 100h | On | On | On |
|---+--------------+-------------+-------------+-------------|
| | 180h | Off | On | On |
|---+--------------+-------------+-------------+-------------|
| | 208h | On | Off | On |
|---+--------------+-------------+-------------+-------------|
| | 220h | On | On | Off |
|---+--------------+-------------+-------------+-------------|
| | 288h | Off | On | Off |
|---+--------------+-------------+-------------+-------------|
| | 320h | Off | Off | On |
|---+--------------+-------------+-------------+-------------|
| | 328h | On | Off | Off |
+------------------------------------------------------------+
