# SVEC COMPUTER CORPORATION
FD950
NIC Type: Ethernet
Transfer Rate: 10Mbps
Data Bus: 16-bit ISA
Topology: Star
Wiring Type AUI transceiver via DB-15 port
Boot ROM Not available

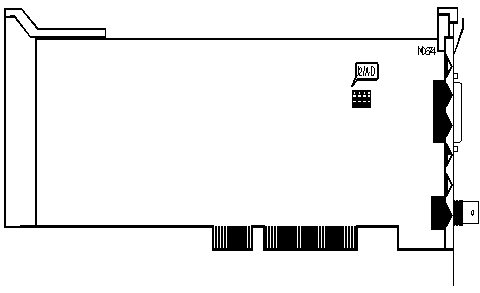

IMG IMG 1
+------------------------------------------------------------+
| I/O ADDRESS |
|------------------------------------------------------------|
| I/O Address | JP1/Jumper A | JP1/Jumper B |
|-------------------+--------------------+-------------------|
| » | 280h | Closed | Closed |
|-----+-------------+--------------------+-------------------|
| | 2C0h | Closed | Open |
|-----+-------------+--------------------+-------------------|
| | 300h | Open | Closed |
|-----+-------------+--------------------+-------------------|
| | 340h | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT REQUEST |
|------------------------------------------------------------|
| IRQ |J2/Jumper A |J2/Jumper B|J2/Jumper C|J2/Jumper D|
|-----------+------------+-----------+-----------+-----------|
|»|Disabled | Open | Open | Open | Open |
|-+---------+------------+-----------+-----------+-----------|
| | IRQ3 | Closed | Open | Open | Open |
|-+---------+------------+-----------+-----------+-----------|
| | IRQ5 | Open | Closed | Open | Open |
|-+---------+------------+-----------+-----------+-----------|
| | IRQ12 | Open | Open | Closed | Open |
|-+---------+------------+-----------+-----------+-----------|
| | IRQ15 | Open | Open | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CONNECTORS |
|------------------------------------------------------------|
| Purpose | Location |
|--------------------------------------+---------------------|
| Expansion card daisy-chain connector | CN1 |
|--------------------------------------+---------------------|
| Expansion card daisy-chain connector | CN2 |
|--------------------------------------+---------------------|
| AUI connector - internal | CN3 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED |
|------------------------------------------------------------|
| Status | Condition |
|--------------------+---------------------------------------|
| On | Power on |
|--------------------+---------------------------------------|
| Off | Power off |
|--------------------+---------------------------------------|
| Blinking | Data is being transmitted or received |
+------------------------------------------------------------+
