# THOMAS-CONRAD CORPORATION
TC6038
NIC Type Arcnet
Transfer Rate 2.5Mbps
Data Bus 8-bit ISA
Topology Star
Wiring Type RG-62A/U 93ohm coaxial
Boot ROM Not available

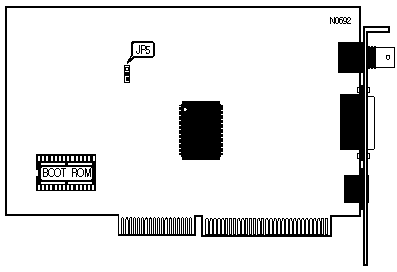

IMG IMG 1
+------------------------------------------------------------+
| NODE ADDRESS SELECTION |
|------------------------------------------------------------|
|Address|SW2/1 |SW2/2 |SW2/3 |SW2/4 |SW2/5 |SW2/6|SW2/7|SW2/8|
|-------+------+------+------+------+------+-----+-----+-----|
| 0 | - | - | - | - | - | - | - | - |
|-------+------+------+------+------+------+-----+-----+-----|
| 1 | Off | On | On | On | On | On | On | On |
|-------+------+------+------+------+------+-----+-----+-----|
| 2 | On | Off | On | On | On | On | On | On |
|-------+------+------+------+------+------+-----+-----+-----|
| 3 | Off | Off | On | On | On | On | On | On |
|-------+------+------+------+------+------+-----+-----+-----|
| 4 | On | On | Off | On | On | On | On | On |
|-------+------+------+------+------+------+-----+-----+-----|
| 251 | Off | Off | On | Off | Off | Off | Off | Off |
|-------+------+------+------+------+------+-----+-----+-----|
| 252 | On | On | Off | Off | Off | Off | Off | Off |
|-------+------+------+------+------+------+-----+-----+-----|
| 253 | Off | On | Off | Off | Off | Off | Off | Off |
|-------+------+------+------+------+------+-----+-----+-----|
| 254 | On | Off | Off | Off | Off | Off | Off | Off |
|-------+------+------+------+------+------+-----+-----+-----|
| 255 | Off | Off | Off | Off | Off | Off | Off | Off |
|------------------------------------------------------------|
| Note: A total of 255 node address settings are available. |
| Node 0 is reserved and may not be used. The switches are a|
| binary representation of the decimal node addresses. |
| Switch SW2/1 is the Least Significant Bit and switch SW2/8|
| is the Most Significant Bit. The switches have the |
| following decimal values: switch SW2/1=1, SW2/2=2, |
| SW2/3=4, SW2/4=8, SW2/5=16, SW2/6=32, SW2/7=64, |
| SW2/8=128.Turn off the switches and add the values of the |
| off switches to obtain the correct node address. (on=0, |
| off=1) |
+------------------------------------------------------------+
+------------------------------------------------------------+
| TIME OUT CONFIGURATION |
|------------------------------------------------------------|
| Response | Reconfiguration | Distance | JP6 | JP7 |
| Time | Time (ms) | | | |
| (micro | | | | |
| Sec) | | | | |
|------------+-----------------+-----------+--------+--------|
| 74.7 | 840 | 3.8 miles | Open | Open |
|------------+-----------------+-----------+--------+--------|
| 283.4 | 1680 | 17.5 | Open | Closed |
| | | miles | | |
|------------+-----------------+-----------+--------+--------|
| 561.8 | 1680 | 35.5 | Closed | Open |
| | | miles | | |
|------------+-----------------+-----------+--------+--------|
| 1118.6 | 1680 | 71.4miles | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS SELECTION |
|------------------------------------------------------------|
|Address|SW1/1 |SW1/2 |SW1/3 |SW1/4 |SW1/5 |SW1/6|SW1/7|SW1/8|
|-------+------+------+------+------+------+-----+-----+-----|
|D0000h | Off | Off | On | Off | On | On | On | On |
|-------+------+------+------+------+------+-----+-----+-----|
|D4000h | Off | Off | On | Off | On | Off | On | On |
|-------+------+------+------+------+------+-----+-----+-----|
|D8000h | Off | Off | On | Off | Off | On | On | On |
|-------+------+------+------+------+------+-----+-----+-----|
|DC000h | Off | Off | On | Off | Off | Off | On | On |
|-------+------+------+------+------+------+-----+-----+-----|
|E0000h | Off | Off | Off | On | On | On | On | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | IRQ2 | IRQ3 | IRQ4 | IRQ5 | IRQ7 |
|---------+----------+---------+---------+---------+---------|
| ยป | 2 | Closed | Open | Open | Open | Open |
|---+-----+----------+---------+---------+---------+---------|
| | 3 | Open | Closed | Open | Open | Open |
|---+-----+----------+---------+---------+---------+---------|
| | 4 | Open | Open | Closed | Open | Open |
|---+-----+----------+---------+---------+---------+---------|
| | 5 | Open | Open | Open | Closed | Open |
|---+-----+----------+---------+---------+---------+---------|
| | 7 | Open | Open | Open | Open | Closed |
+------------------------------------------------------------+
