# TIARA COMPUTER SYSTEMS, INC.
ETHERTREK NETWORK ADAPTER JUMPER VERSION
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 16-bit ISA
Topology Linear Bus/Star
Wiring Type Unshielded twisted pair
AUI Transceiver via DB-15 port
RG-58A/U 50ohm coaxial
Boot ROM Available

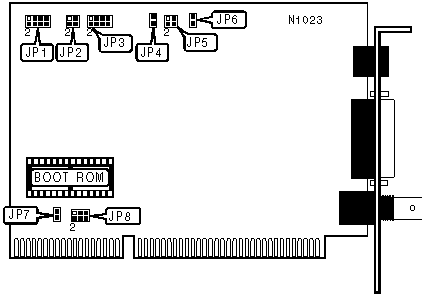

IMG IMG 1
+------------------------------------------------------------+
| CABLE TYPE SELECTION |
|------------------------------------------------------------|
| Cable Type | JP2 pins 1 & 2 | JP2 pins 3 & 4 |
|--------------------------+----------------+----------------|
| Normal unshielded | Open | Open |
| twisted pair | | |
|--------------------------+----------------+----------------|
| Reduced squelch | Closed | Closed |
| unshielded twisted pair | | |
|--------------------------+----------------+----------------|
| AUI Transceiver via | Closed | Open |
| DB-15 port | | |
|--------------------------+----------------+----------------|
| RG-58A/U 50ohm coaxial | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | JP8 pins 1 & 2 | JP8 pins 3 & 4 | JP8 pins 5 & |
| | | | 6 |
|----------+----------------+----------------+---------------|
| Software | Open | Open | Open |
|----------+----------------+----------------+---------------|
| 02C0h | Closed | Open | Open |
|----------+----------------+----------------+---------------|
| 0240h | Open | Closed | Open |
|----------+----------------+----------------+---------------|
| 0280h | Open | Closed | Closed |
|----------+----------------+----------------+---------------|
| 0300h | Open | Open | Open |
|----------+----------------+----------------+---------------|
| 0320h | Closed | Open | Closed |
|----------+----------------+----------------+---------------|
| 0340h | Closed | Closed | Open |
|----------+----------------+----------------+---------------|
| 0360h | Closed | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | JP3 pins 1 | JP3 pins 3 | JP3 pins 5 | JP3 pins 7 |
| | & 2 | & 4 | & 6 | & 8 |
|-------+-------------+------------+------------+------------|
| IRQ3 | Closed | Open | Open | Open |
|-------+-------------+------------+------------+------------|
| IRQ4 | Closed | Open | Open | Closed |
|-------+-------------+------------+------------+------------|
| IRQ5 | Closed | Open | Closed | Open |
|-------+-------------+------------+------------+------------|
| IRQ9 | Closed | Open | Closed | Closed |
|-------+-------------+------------+------------+------------|
| IRQ10 | Closed | Closed | Open | Open |
|-------+-------------+------------+------------+------------|
| IRQ11 | Closed | Closed | Open | Closed |
|-------+-------------+------------+------------+------------|
| IRQ12 | Closed | Closed | Closed | Open |
|-------+-------------+------------+------------+------------|
| IRQ15 | Closed | Closed | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| LINK PULSE CONFIGURATION |
|------------------------------------------------------------|
| Setting | JP4 |
|-------------------------------+----------------------------|
| Link pulse enabled | Open |
|-------------------------------+----------------------------|
| Link pulse disabled | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| COMPATIBILITY CONFIGURATION |
|------------------------------------------------------------|
| Setting | JP5 | JP5 |
| | pins 1 | pins 3 |
| | & 2 | & 4 |
|----------------------------------------+---------+---------|
| Channel ready signal generated after | Open | Open |
| command signal | | |
|----------------------------------------+---------+---------|
| Channel ready signal generated after | Closed | Open |
| bus address latch | | |
|----------------------------------------+---------+---------|
| I/O 16-bit signal generated after I/O | Open | Closed |
| read or I/O write signals | | |
|----------------------------------------+---------+---------|
| I/O 16-bit only on address decode | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SOFTWARE/HARDWARE CONFIGURATION |
|------------------------------------------------------------|
| Setting | JP6 |
|-------------------------------+----------------------------|
| Software configured | Closed |
|-------------------------------+----------------------------|
| Hardware configured | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BUFFERING MODE CONFIGURATION |
|------------------------------------------------------------|
| Setting | JP7 |
|-------------------------------+----------------------------|
| Memory mapped | Open |
|-------------------------------+----------------------------|
| I/O mapped | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MISCELLANEOUSE TECHNICAL NOTE |
|------------------------------------------------------------|
| Note: The JP1 Boot ROM Base address configuration is not |
| available from the manufacturer. |
+------------------------------------------------------------+
