# SVEC COMPUTER CORPORATION
FD0490I
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 16-bit ISA
Topology Star & Linear Bus
Wiring Type Unshielded twisted pair
AUI Transceiver via DB-15 port
RG-58A/U 50ohm coaxial
Boot ROM Available
IMG IMG 1
+------------------------------------------------------------+

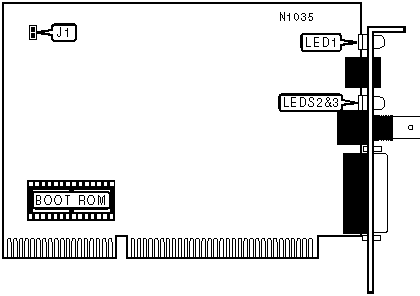

| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location |
|-------------------------------+----------------------------|
| External LED | J1 |
+------------------------------------------------------------+
IMG IMG 2
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|--------+---------+---------+-------------------------------|
| LED1 | Yellow | On | Link status OK |
|--------+---------+---------+-------------------------------|
| LED1 | Yellow | Off | Link status broken |
|--------+---------+---------+-------------------------------|
| LED2 | Yellow | On | IRQ conflict occurring |
|--------+---------+---------+-------------------------------|
| LED2 | Yellow | Off | IRQ conflict not occurring |
|--------+---------+---------+-------------------------------|
| LED3 | Green | On | Network activity detected |
|--------+---------+---------+-------------------------------|
| LED3 | Green | Off | Network activity not detected |
+------------------------------------------------------------+
