# SYSKONNECT, INC.
SK-NET FLASH 10/100
NIC Type Ethernet
Transfer Rate 10/100Mbps
Data Bus PCI
Topology Star
Wiring Type Unshielded twisted pair
Boot ROM Not available
IMG IMG 1
+------------------------------------------------------------+

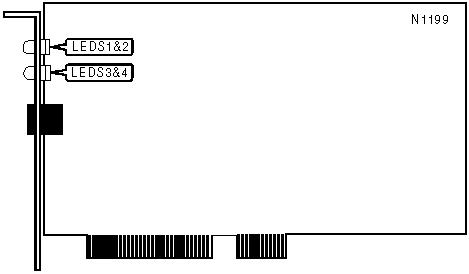

| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|------+--------+----------+---------------------------------|
| LED1 | Yellow | On | Card is transmitting at 100Mbps |
|------+--------+----------+---------------------------------|
| LED1 | Yellow | Off | Card is not transmitting at |
| | | | 100Mbps |
|------+--------+----------+---------------------------------|
| LED2 | Yellow | On | Card is transmitting at 10Mbps |
|------+--------+----------+---------------------------------|
| LED2 | Yellow | Off | Card is not transmitting at |
| | | | 10Mbps |
|------+--------+----------+---------------------------------|
| LED3 | Green | On | Network connection is good |
|------+--------+----------+---------------------------------|
| LED3 | Green | Off | Network connection is broken |
|------+--------+----------+---------------------------------|
| LED4 | Green | Blinking | Data is being |
| | | | transmitted/received |
|------+--------+----------+---------------------------------|
| LED4 | Green | Off | Data is not being |
| | | | transmitted/received |
+------------------------------------------------------------+
