# SIIG, INC.
E-LAN 100
Card Type Network Interface Card
NIC Type Ethernet
Maximum Onboard Memory 16KB
Boot ROM Available
Network Transfer Rate 10Mbps
Topology Linear Bus
Wiring Type AUI transceiver via DB-15 port
RG-58A/U 50ohm coaxial
Data Bus 8-bit ISA
IMG IMG 1
+------------------------------------------------------------+

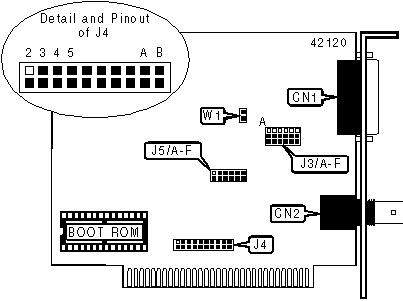

| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|-----------------------+-------+--------------------+-------|
| AUI transceiver via | CN1 | RG-58A/U connector | CN2 |
| DB-15 port | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|----------------------------------------+-------+-----------|
| » | Boot ROM disabled | J5/A | Open |
|---+------------------------------------+-------+-----------|
| | Boot ROM enabled | J5/A | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| ROM ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | J5/B | J5/C | J5/D | J5/E | J5/F |
|------------+---------+---------+---------+--------+--------|
| » | C000h | Closed | Closed | Closed | Closed | Closed |
|---+--------+---------+---------+---------+--------+--------|
| | C200h | Open | Closed | Closed | Closed | Closed |
|---+--------+---------+---------+---------+--------+--------|
| | C400h | Closed | Open | Closed | Closed | Closed |
|---+--------+---------+---------+---------+--------+--------|
| | C600h | Open | Open | Closed | Closed | Closed |
|---+--------+---------+---------+---------+--------+--------|
| | C800h | Closed | Closed | Open | Closed | Closed |
|---+--------+---------+---------+---------+--------+--------|
| | F600h | Open | Open | Closed | Open | Open |
|---+--------+---------+---------+---------+--------+--------|
| | F800h | Closed | Closed | Open | Open | Open |
|---+--------+---------+---------+---------+--------+--------|
| | FA00h | Open | Closed | Open | Open | Open |
|---+--------+---------+---------+---------+--------+--------|
| | FC00h | Closed | Open | Open | Open | Open |
|---+--------+---------+---------+---------+--------+--------|
| | FE00h | Open | Open | Open | Open | Open |
|------------------------------------------------------------|
| Note: |
| |
| A total of 32 address settings are available. The switches |
| are a binary representation of the decimal memory |
| addresses. Switch J5/F is the Most Significant Bit and |
| switch J5/B is the Least Significant Bit. The switches |
| have the following decimal values: J5/F=4096, J5/E=2048, |
| J5/D=1024, J5/C=512, J5/B=256. Turn off the switches and |
| add the values of the switches to obtain the correct |
| memory address. (Open=1, Closed=0) |
|------------------------------------------------------------|
| Note: |
| |
| Do not use the following addresses in AT systems: |
| C000h-C600h, and E000h-F400h. |
|------------------------------------------------------------|
| Note: |
| |
| Do not use the following addresses in XT systems: C800H, |
| and CA00h. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS SELECTION |
|------------------------------------------------------------|
| Setting | J4/A | J4/B |
|----------------------------+---------------+---------------|
| » | 300h | Closed | Closed |
|---+------------------------+---------------+---------------|
| | 320h | Open | Closed |
|---+------------------------+---------------+---------------|
| | 340h | Closed | Open |
|---+------------------------+---------------+---------------|
| | 360h | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CABLE TYPE SELECTION |
|------------------------------------------------------------|
| Setting | J3/A | J3/B | J3/C | J3/D | J3/E | J3/F |J3/W1 |
|-----------+------+------+------+------+------+------+------|
|»|BNC |Pin 1 |Pin 1 |Pin 1 |Pin 1 |Pin 1 |Pin 1 |Closed|
| |enabled | & 2 | & 2 | & 2 | & 2 | & 2 | & 2 | |
|-+---------+------+------+------+------+------+------+------|
| |AUI |Pin 2 |Pin 2 |Pin 2 |Pin 2 |Pin 2 |Pin 2 | Open |
| |enabled | & 3 | & 3 | & 3 | & 3 | & 3 | & 3 | |
|------------------------------------------------------------|
|Note: Designated pins are closed. |
+------------------------------------------------------------+
