# SIIG, INC.
E-LAN 300
Card Type Network Interface Card
NIC Type Ethernet
Maximum Onboard Memory 16KB
Boot ROM Available
Network Transfer Rate 10Mbps
Topology Linear Bus, Star
Wiring Type Unshielded twisted pair
AUI transceiver via DB-15 port
RG-58A/U 50ohm coaxial
Data Bus 16-bit ISA
IMG IMG 1
+------------------------------------------------------------+

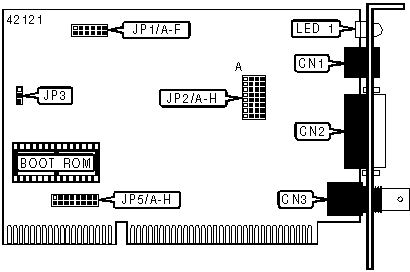

| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|-----------------------+-------+--------------------+-------|
| RJ-45 connector | CN1 | RG-58A/U connector | CN3 |
|-----------------------+-------+--------------------+-------|
| AUI transceiver via | CN2 | | |
| DB-15 port | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| ROM ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | JP1/B | JP1/C | JP1/D |
|------------------+-------------+-------------+-------------|
| | C000h | Open | Open | Open |
|---+--------------+-------------+-------------+-------------|
| | C400h | Open | Open | Closed |
|---+--------------+-------------+-------------+-------------|
| » | C800h | Open | Closed | Open |
|---+--------------+-------------+-------------+-------------|
| | CC00h | Open | Closed | Closed |
|---+--------------+-------------+-------------+-------------|
| | D000h | Closed | Open | Open |
|---+--------------+-------------+-------------+-------------|
| | D400h | Closed | Open | Closed |
|---+--------------+-------------+-------------+-------------|
| | D800h | Closed | Closed | Open |
|---+--------------+-------------+-------------+-------------|
| | DC00h | Closed | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS SELECTION |
|------------------------------------------------------------|
| Setting | JP1/E | JP1/F |
|----------------------------+---------------+---------------|
| » | 300h | Open | Open |
|---+------------------------+---------------+---------------|
| | 320h | Open | Closed |
|---+------------------------+---------------+---------------|
| | 340h | Closed | Open |
|---+------------------------+---------------+---------------|
| | 360h | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CABLE TYPE SELECTION |
|------------------------------------------------------------|
| Setting | JP2/A | JP2/B | JP2/C | JP2/D |
|----------+------------+------------+-----------+-----------|
| BNC | Pins 3 & 4 | Pins 3 & 4 | Pins 3 & | Pins 3 & |
| enabled | closed | closed | 4 closed | 4 closed |
|----------+------------+------------+-----------+-----------|
| AUI | Pins 2 & 3 | Pins 2 & 3 | Pins 2 & | Pins 2 & |
| enabled | closed | closed | 3 closed | 3 closed |
|----------+------------+------------+-----------+-----------|
| RJ-45 | Pins 1 & 2 | Pins 1 & 2 | Pins 1 & | Pins 1 & |
| enabled | closed | closed | 2 closed | 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CABLE TYPE SELECTION (CONT.) |
|------------------------------------------------------------|
| Setting | JP2/E | JP2/F | JP2/G | JP2/H |
|----------+------------+------------+-----------+-----------|
| BNC | Pins 3 & 4 | Pins 3 & 4 | Pins 3 & | Pins 3 & |
| enabled | closed | closed | 4 closed | 4 closed |
|----------+------------+------------+-----------+-----------|
| AUI | Pins 2 & 3 | Pins 2 & 3 | Pins 2 & | Pins 2 & |
| enabled | closed | closed | 3 closed | 3 closed |
|----------+------------+------------+-----------+-----------|
| RJ-45 | Pins 1 & 2 | Pins 1 & 2 | Pins 1 & | Pins 1 & |
| enabled | closed | closed | 2 closed | 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BOOT ROM CONFIGURATION |
|------------------------------------------------------------|
| Setting | JP1/A |
|---------------------------------+--------------------------|
| » | Disabled | Open |
|----+----------------------------+--------------------------|
| | Enabled | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| AT BUS COMPATIBILITY SELECT |
|------------------------------------------------------------|
| Setting | JP3 |
|----------------------------------------+-------------------|
| » | System compatible w/IBM PC/AT bus | Pins 1 & 2 closed |
|---+------------------------------------+-------------------|
| | System not compatible w/IBM PC/AT | Pins 2 & 3 closed |
| | bus | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|------+--------------+--------+-----------------------------|
| LED1 | Unidentified | On | UTP link is good |
|------+--------------+--------+-----------------------------|
| LED1 | Unidentified | Off | UTP link is broken |
+------------------------------------------------------------+
