# SURECOM TECHNOLOGY CORPORATION
EP-201TX
Card Type Ethernet Transceiver
NIC Type Ethernet
Maximum Onboard Memory Unidentified
Boot ROM Not available
Network Transfer Rate 100Mbps, 10Mbps
Topology Star
Wiring Type RJ-45 Unshielded twisted pair
Data Bus External

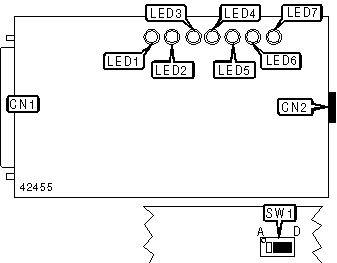

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|-------------------+---------+--------------------+---------|
| MII connector | CN1 | RJ-45 connector | CN2 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|----------------------------------------+-------+-----------|
| » | Repeater mode enabled | SW1/A | On |
|---+------------------------------------+-------+-----------|
| | DTE mode enabled | SW1/A | Off |
|---+------------------------------------+-------+-----------|
| » | Half duplex mode enabled | SW1/B | Off |
|---+------------------------------------+-------+-----------|
| | Full duplex mode enabled | SW1/B | On |
|---+------------------------------------+-------+-----------|
| » | Isolation mode disabled | SW1/C | Off |
|---+------------------------------------+-------+-----------|
| | Isolation mode enabled | SW1/C | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| NETWORK SPEED SELECTION |
|------------------------------------------------------------|
| Speed | SW1/D |
|----------------------------------+-------------------------|
| » | 100Mbps | On |
|-----+----------------------------+-------------------------|
| | 10Mbps | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|------+-------+--------+------------------------------------|
| LED1 | Green | On | 100Mbps selected |
|------+-------+--------+------------------------------------|
| LED1 | Green | Off | 10Mbps selected |
|------+-------+--------+------------------------------------|
| LED2 | Green | On | Full duplex mode enabled |
|------+-------+--------+------------------------------------|
| LED2 | Green | Off | Half duplex mode enabled |
|------+-------+--------+------------------------------------|
| LED3 | Red | On | Collision detected on network |
|------+-------+--------+------------------------------------|
| LED3 | Red | Off | No collision detected on network |
|------+-------+--------+------------------------------------|
| LED4 | Green | On | Data is being received |
|------+-------+--------+------------------------------------|
| LED4 | Green | Off | Data is not being received |
|------+-------+--------+------------------------------------|
| LED5 | Green | On | Data is being transmitted |
|------+-------+--------+------------------------------------|
| LED5 | Green | Off | Data is not being transmitted |
|------+-------+--------+------------------------------------|
| LED6 | Green | On | Network connection is good |
|------+-------+--------+------------------------------------|
| LED6 | Green | Off | Network connection is broken |
|------+-------+--------+------------------------------------|
| LED7 | Green | On | Transceiver is receiving power |
|------+-------+--------+------------------------------------|
| LED7 | Green | Off | Transceiver is not receiving power |
+------------------------------------------------------------+
