# XINETRON, INC.
XI321TCN REV. A
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 16-bit ISA
Topology Linear Bus
Wiring Type Unshielded twisted pair
RG58A/U 50ohm coaxial
AUI transceiver via DB-15 port
Boot ROM Available

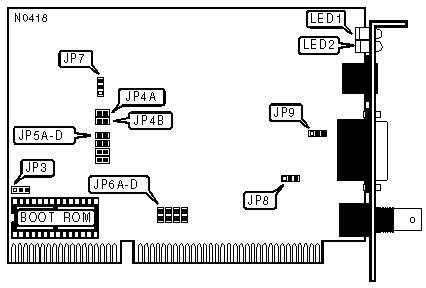

IMG IMG 1
+------------------------------------------------------------+
| COMPATABILITY MODE |
|------------------------------------------------------------|
| Setting | JP3 |
|-------------------------------+----------------------------|
| » | Disabled | Pins 2 & 3 closed |
|-----------+-------------------+----------------------------|
| | Enabled | Pins 1 & 2 closed |
|------------------------------------------------------------|
| Note:Some systems use non-standard timing. If your system |
| does not work with this card set this option to enabled |
| (Pins 1 & 2 closed). |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O BASE ADDRESS |
|------------------------------------------------------------|
| Address | JP4A | JP4B |
|---------------------+-------------------+------------------|
| | 300h | Closed | Closed |
|---+-----------------+-------------------+------------------|
| » | 320h | Closed | Open |
|---+-----------------+-------------------+------------------|
| | 340h | Open | Closed |
|---+-----------------+-------------------+------------------|
| | 360h | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BOOT ROM ADDRESS |
|------------------------------------------------------------|
| Address | JP5A | JP5B | JP5C |
|------------------+--------------+------------+-------------|
| | C8000h | Open | Open | Open |
|---+--------------+--------------+------------+-------------|
| » | CC000h | Closed | Open | Closed |
|---+--------------+--------------+------------+-------------|
| | D0000h | Open | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BOOT ROM |
|------------------------------------------------------------|
| Setting | JP5D |
|---------------------------------+--------------------------|
| » | Disabled | Open |
|---+-----------------------------+--------------------------|
| | Enabled | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERUPT REQUEST |
|------------------------------------------------------------|
| IRQ | JP6A | JP6B | JP6C | JP6D |
|------------+-----------+-----------+-----------+-----------|
| | 2/9 | Closed | Open | Open | Open |
|---+--------+-----------+-----------+-----------+-----------|
| | 3 | Open | Closed | Open | Open |
|---+--------+-----------+-----------+-----------+-----------|
| | 4 | Open | Open | Closed | Open |
|---+--------+-----------+-----------+-----------+-----------|
| » | 5 | Open | Open | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CABLE TYPE |
|------------------------------------------------------------|
| Type | JP7 | JP8 | JP9 |
|---------------------+------------+------------+------------|
| » | RG58A/U 50ohm | Pins 1 & 2 | Pins 1 & 2 | Pins 1 & 2 |
| | coaxial | closed | closed | closed |
|---+-----------------+------------+------------+------------|
| | Unshielded | Pins 2 & 3 | Pins 1 & 2 | Pins 1 & 2 |
| | twisted pair | closed | closed | closed |
|---+-----------------+------------+------------+------------|
| | AUI transceiver | N/A | Pins 2 & 3 | Pins 2 & 3 |
| | via DB-15 port | | closed | closed |
+------------------------------------------------------------+
IMG IMG 2
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Status | Condition |
|-------+--------+-------------------------------------------|
| LED1 | On | Twisted pair network connection is good |
|-------+--------+-------------------------------------------|
| LED1 | Off | Twisted pair network connection is broken |
|-------+--------+-------------------------------------------|
| LED2 | On | Collision detected on network |
|-------+--------+-------------------------------------------|
| LED2 | Off | No collisions detected on network |
|-------+--------+-------------------------------------------|
| LED3 | On | Data is being transmitted |
|-------+--------+-------------------------------------------|
| LED3 | Off | Data is not being transmitted |
|-------+--------+-------------------------------------------|
| LED4 | On | Data is being received |
|-------+--------+-------------------------------------------|
| LED4 | Off | Data is not being received |
+------------------------------------------------------------+
