# UNIDENTIFIED
E960C
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 16-bit ISA
Topology Linear Bus, Star
Wiring Type AUI transceiver via DB-15 port
RG58A/U 50ohm coaxial
Unshielded twisted pair
Boot ROM Available

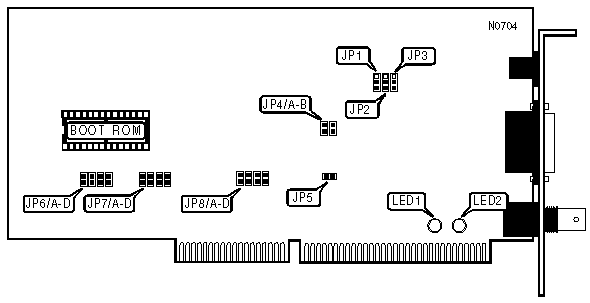

IMG IMG 1
+------------------------------------------------------------+
| CABLE TYPE |
|------------------------------------------------------------|
| Type | JP1 | JP2 | JP3 |
|---------------------+------------+------------+------------|
| » | RG58A/U 50ohm | Pins 1 & 2 | Pins 1 & 2 | Pins 2 & 3 |
| | coaxial | closed | closed | closed |
|---+-----------------+------------+------------+------------|
| | AUI transceiver | Pins 1 & 2 | Pins 2 & 3 | Pins 1 & 2 |
| | via DB-15 port | closed | closed | closed |
|---+-----------------+------------+------------+------------|
| | Unshielded | Pins 2 & 3 | Pins 1 & 2 | Pins 1 & 2 |
| | twisted pair | closed | closed | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DMA CONFIGURATION |
|------------------------------------------------------------|
| DRQ | JP6/A | JP6/B | JP6/C | JP6/D |
|-----------+------------+-----------+-----------+-----------|
| » | 6 | Open | Closed | Open | Open |
|---+-------+------------+-----------+-----------+-----------|
| | 3 | Open | Open | Open | Closed |
|---+-------+------------+-----------+-----------+-----------|
| | 5 | Open | Open | Closed | Open |
|---+-------+------------+-----------+-----------+-----------|
| | 7 | Closed | Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DMA CONFIGURATION (CONTINUED) |
|------------------------------------------------------------|
| DACK | JP7/A | JP7/B | JP7/C | JP7/D |
|-----------+------------+------------+-----------+----------|
| » | 5 | Open | Open | Closed | Open |
|---+-------+------------+------------+-----------+----------|
| | 3 | Open | Open | Closed | Open |
|---+-------+------------+------------+-----------+----------|
| | 6 | Open | Closed | Open | Open |
|---+-------+------------+------------+-----------+----------|
| | 7 | Closed | Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SELECT |
|------------------------------------------------------------|
| IRQ | JP8/A | JP8/B | JP8/C | JP8/D |
|-------------+-----------+-----------+-----------+----------|
| » | IRQ3 | Open | Open | Closed | Open |
|---+---------+-----------+-----------+-----------+----------|
| | IRQ2 | Closed | Open | Open | Open |
|---+---------+-----------+-----------+-----------+----------|
| | IRQ4 | Open | Closed | Open | Open |
|---+---------+-----------+-----------+-----------+----------|
| | IRQ5 | Closed | Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O ADDRESS CONFIGURATION |
|------------------------------------------------------------|
| Address | JP4/A | JP4/B |
|----------------------+----------------------+--------------|
| » | 300h | Closed | Closed |
|------------------------------------------------------------|
| Note:While this address is not the only possible |
| configuration, it is the only one specified by |
| manufacturer’s technical documentation. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| ROM CONFIGURATION |
|------------------------------------------------------------|
| Setting | JP5 |
|---------------------------------+--------------------------|
| » | Disabled | Closed |
|---+-----------------------------+--------------------------|
| | Enabled | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|------+---------+--------+----------------------------------|
| LED1 | Unknown | On | Network connection is good |
|------+---------+--------+----------------------------------|
| LED1 | Unknown | Off | Network connection is broken |
|------+---------+--------+----------------------------------|
| LED2 | Unknown | On | Data is being |
| | | | transmitted/received |
|------+---------+--------+----------------------------------|
| LED2 | Unknown | Off | Data is not being |
| | | | transmitted/received |
+------------------------------------------------------------+
