16-BIT THREE-IN-ONE BOARD
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 16-bit ISA
Topology Linear bus
Wiring Type AUI transceiver via DB-15 port
RG-58A/U 50ohm coaxial
Unshielded twisted pair
Boot ROM Available

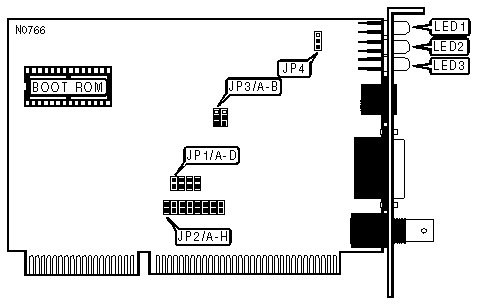

IMG IMG 1
+------------------------------------------------------------+
| ADDRESS SELECT |
|------------------------------------------------------------|
| I/O Address | Base Memory Address | JP1/B | JP1/C |
|----------------+---------------------+----------+----------|
| » | 300h | C800h | Closed | Closed |
|-----+----------+---------------------+----------+----------|
| | 320h | CC00h | Open | Closed |
|-----+----------+---------------------+----------+----------|
| | 340h | D000h | Closed | Open |
|-----+----------+---------------------+----------+----------|
| | 360h | D400h | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BOOT ROM |
|------------------------------------------------------------|
| Setting | JP1/A |
|---------------------------------+--------------------------|
| » | Disabled | Open |
|---+-----------------------------+--------------------------|
| | Enabled | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CABLE TYPE |
|------------------------------------------------------------|
| Type | JP3/A | JP3/B |
|----------------------------------+------------+------------|
| » | RG-58A/U 50ohm coaxial | Pins 1 & 2 | Pins 1 & 2 |
| | | closed | closed |
|---+------------------------------+------------+------------|
| | AUI transceiver via DB-15 | Pins 2 & 3 | Pins 1 & 2 |
| | port | closed | closed |
|---+------------------------------+------------+------------|
| | Unshielded twisted pair | Pins 2 & 3 | Pins 2 & 3 |
| | | closed | closed |
+------------------------------------------------------------+
+---------------------------------------------------------------+
| INTERRUPT SELECT |
|---------------------------------------------------------------|
| IRQ |JP2/A |JP2/B |JP2/C |JP2/D |JP2/E |JP2/F |JP2/G |JP2/H |
|-------+------+------+------+------+------+------+------+------|
|»|IRQ3 |Closed| Open | Open | Open | Open | Open | Open | Open |
|-+-----+------+------+------+------+------+------+------+------|
| |IRQ4 | Open |Closed| Open | Open | Open | Open | Open | Open |
|-+-----+------+------+------+------+------+------+------+------|
| |IRQ5 | Open | Open |Closed| Open | Open | Open | Open | Open |
|-+-----+------+------+------+------+------+------+------+------|
| |IRQ9 | Open | Open | Open |Closed| Open | Open | Open | Open |
|-+-----+------+------+------+------+------+------+------+------|
| |IRQ10| Open | Open | Open | Open |Closed| Open | Open | Open |
|-+-----+------+------+------+------+------+------+------+------|
| |IRQ11| Open | Open | Open | Open | Open |Closed| Open | Open |
|-+-----+------+------+------+------+------+------+------+------|
| |IRQ12| Open | Open | Open | Open | Open | Open |Closed| Open |
|-+-----+------+------+------+------+------+------+------+------|
| |IRQ15| Open | Open | Open | Open | Open | Open | Open |Closed|
+---------------------------------------------------------------+
+------------------------------------------------------------+
| LINK TEST |
|------------------------------------------------------------|
| Setting | JP4 |
|----------------------------+-------------------------------|
| » | Enabled | Pins 1 & 2 closed |
|---+------------------------+-------------------------------|
| | Disabled | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| ZERO WAIT STATE |
|------------------------------------------------------------|
| Setting | JP1/D |
|---------------------------------+--------------------------|
| » | Disabled | Open |
|---+-----------------------------+--------------------------|
| | Enabled | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|-------+---------+----------+-------------------------------|
| LED1 | Yellow | On | Data is not being transmitted |
|-------+---------+----------+-------------------------------|
| LED1 | Yellow | Blinking | Data is being transmitted |
|-------+---------+----------+-------------------------------|
| LED2 | Red | On | Data is not being received |
|-------+---------+----------+-------------------------------|
| LED2 | Red | Blinking | Data is being received |
|-------+---------+----------+-------------------------------|
| LED3 | Green | On | Network connection is good |
|-------+---------+----------+-------------------------------|
| LED3 | Green | Off | Network connection is broken |
+------------------------------------------------------------+
