# UNIDENTIFIED

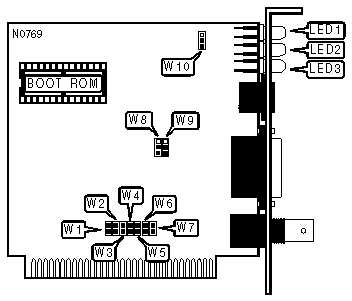

8-BIT THREE-IN-ONE BOARD
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 8-bit ISA
Topology Linear bus
Wiring Type AUI transceiver via DB-15 port
RG-58A/U 50ohm coaxial
Unshielded twisted pair
Boot ROM Available
IMG IMG 1
+------------------------------------------------------------+
| ADDRESS SELECT |
|------------------------------------------------------------|
| I/O Address | Base Memory Address | W2 | W3 |
|----------------+---------------------+----------+----------|
| » | 300h | C800h | Closed | Closed |
|-----+----------+---------------------+----------+----------|
| | 320h | CC00h | Open | Closed |
|-----+----------+---------------------+----------+----------|
| | 340h | D000h | Closed | Open |
|-----+----------+---------------------+----------+----------|
| | 360h | D400h | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BOOT ROM |
|------------------------------------------------------------|
| Setting | W1 |
|---------------------------------+--------------------------|
| » | Disabled | Open |
|---+-----------------------------+--------------------------|
| | Enabled | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CABLE TYPE |
|------------------------------------------------------------|
| Type | W8 | W9 |
|----------------------------------+------------+------------|
| » | RG-58A/U 50ohm coaxial | Pins 1 & 2 | Pins 1 & 2 |
| | | closed | closed |
|---+------------------------------+------------+------------|
| | AUI transceiver via DB-15 | Pins 2 & 3 | Pins 1 & 2 |
| | port | closed | closed |
|---+------------------------------+------------+------------|
| | Unshielded twisted pair | Pins 2 & 3 | Pins 2 & 3 |
| | | closed | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SELECT |
|------------------------------------------------------------|
| IRQ | W4 | W5 | W6 | W7 |
|-------------+-----------+-----------+-----------+----------|
| » | IRQ3 | Closed | Open | Open | Open |
|---+---------+-----------+-----------+-----------+----------|
| | IRQ2 | Open | Open | Open | Closed |
|---+---------+-----------+-----------+-----------+----------|
| | IRQ4 | Open | Closed | Open | Open |
|---+---------+-----------+-----------+-----------+----------|
| | IRQ5 | Open | Open | Closed | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| LINK TEST |
|------------------------------------------------------------|
| Setting | W10 |
|----------------------------+-------------------------------|
| » | Enabled | Pins 1 & 2 closed |
|---+------------------------+-------------------------------|
| | Disabled | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|-------+---------+----------+-------------------------------|
| LED1 | Yellow | On | Data is not being transmitted |
|-------+---------+----------+-------------------------------|
| LED1 | Yellow | Blinking | Data is being transmitted |
|-------+---------+----------+-------------------------------|
| LED2 | Red | On | Data is not being received |
|-------+---------+----------+-------------------------------|
| LED2 | Red | Blinking | Data is being received |
|-------+---------+----------+-------------------------------|
| LED3 | Green | On | Network connection is good |
|-------+---------+----------+-------------------------------|
| LED3 | Green | Off | Network connection is broken |
+------------------------------------------------------------+
