# UNIDENTIFIED
BICC LEVEL 7 OSLAN
NIC Type: Ethernet
Transfer Rate: 10Mbps
Data Bus: 8-bit ISA
Topology: Linear Bus
Wiring Type AUI transceiver via DB-15 port
RG58A/U 50ohm coaxial
Boot ROM Not available

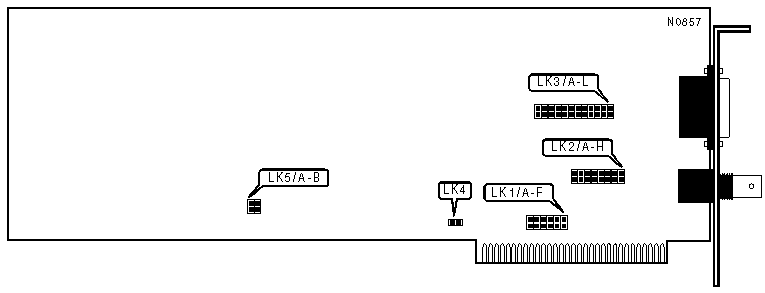

IMG IMG 1
+------------------------------------------------------------+
| INTERRUPT REQUEST - LK1 |
|------------------------------------------------------------|
| IRQ |Jumper A|Jumper B|Jumper C|Jumper D|Jumper E|Jumper F|
|------+--------+--------+--------+--------+--------+--------|
|»|IRQ3| Open | Open | Open | Open | Open | Closed |
|-+----+--------+--------+--------+--------+--------+--------|
| |IRQ2| Closed | Open | Open | Open | Open | Open |
|-+----+--------+--------+--------+--------+--------+--------|
| |IRQ4| Open | Open | Open | Open | Closed | Open |
|-+----+--------+--------+--------+--------+--------+--------|
| |IRQ5| Open | Open | Open | Closed | Open | Open |
|-+----+--------+--------+--------+--------+--------+--------|
| |IRQ6| Open | Open | Closed | Open | Open | Open |
|-+----+--------+--------+--------+--------+--------+--------|
| |IRQ7| Open | Closed | Open | Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MEMORY ADDRESS - LK2 |
|------------------------------------------------------------|
|Address | A | B | C | D | E | F | G | H |
|--------+----+------+------+------+----+------+------+------|
|»|C8000h|Open| Open | Open | Open |Open| Open |Closed| Open |
|-+------+----+------+------+------+----+------+------+------|
| |90000h|Open| Open | Open |Closed|Open| Open | Open | Open |
|-+------+----+------+------+------+----+------+------+------|
| |98000h|Open| Open |Closed| Open |Open| Open | Open | Open |
|-+------+----+------+------+------+----+------+------+------|
| |C0000h|Open| Open | Open | Open |Open| Open | Open |Closed|
|-+------+----+------+------+------+----+------+------+------|
| |D0000h|Open| Open | Open | Open |Open|Closed| Open | Open |
|-+------+----+------+------+------+----+------+------+------|
| |D8000h|Open| Open | Open |Closed|Open| Open | Open | Open |
|-+------+----+------+------+------+----+------+------+------|
| |E0000h|Open|Closed| Open | Open |Open| Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CABLE TYPE |
|------------------------------------------------------------|
| Setting | LK3 | LK4 |
|------------------------+--------------------------+--------|
| RG58A/U 50ohm coaxial | Jumpers B, D, F, H, J, & | Closed |
| | L closed | |
|------------------------+--------------------------+--------|
| AUI transceiver via | Jumpers A, C, E, G, I, & | Open |
| DB-15 port | K closed | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BUS SPEED LK5 |
|------------------------------------------------------------|
| Settings | Jumper A | Jumper B |
|--------------------+-------------------+-------------------|
| 8086 CPU speeds | Closed | Open |
|--------------------+-------------------+-------------------|
| 80286 CPU speeds | Open | Closed |
+------------------------------------------------------------+
