# ZNYX CORPORATION
ZX342 NETBLASTER 200/ZX345 NETBLASTER 210
NIC Type Ethernet
Network Transfer Rate 10/100Mbps
Data Bus 32-bit PCI
Topology Star
Wiring Type Unshielded twisted pair
Boot ROM Not available
IMG IMG 1
+------------------------------------------------------------+

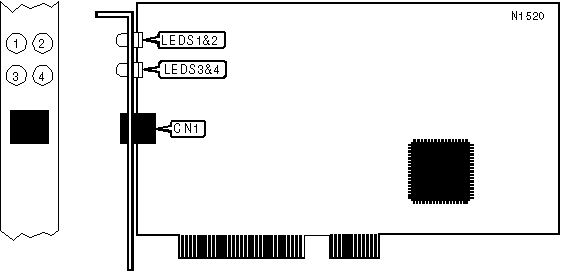

| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label |
|-------------------------------+----------------------------|
| Unshielded twisted pair port | CN1 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|------+--------+--------+-----------------------------------|
| LED1 | Yellow | On | Collision is detected on network |
|------+--------+--------+-----------------------------------|
| LED1 | Yellow | Off | Collision is not detected on |
| | | | network |
|------+--------+--------+-----------------------------------|
| LED2 | Green | On | 100Mbps operation is selected |
|------+--------+--------+-----------------------------------|
| LED2 | Green | Off | 100Mbps operation is not selected |
|------+--------+--------+-----------------------------------|
| LED3 | Yellow | On | Data is being |
| | | | transmitted/received |
|------+--------+--------+-----------------------------------|
| LED3 | Yellow | Off | Data is not being |
| | | | transmitted/received |
|------+--------+--------+-----------------------------------|
| LED4 | Green | On | Network connection is good |
|------+--------+--------+-----------------------------------|
| LED4 | Green | Off | Network connection is broken |
+------------------------------------------------------------+
