# WESTERN DIGITAL CORPORATION
EtherCard PLUS Elite16T
NIC Type Ethernet
Network Transfer Rate 10Mbps
Data Bus 8-bit ISA
Topology Linear Bus, Star
Wiring Type Unshielded twisted pair
AUI transceiver via DB-15 port
Boot ROM Available

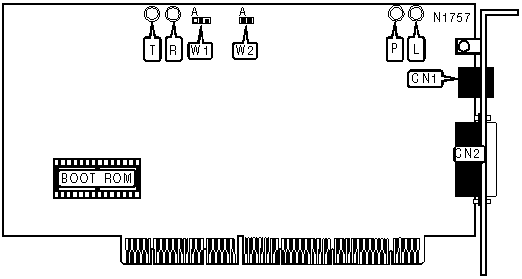

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|--------------------+-------+-----------------------+-------|
| Unshielded twisted | CN1 | AUI transceiver via | CN2 |
| pair port | | DB-15 port | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Base I/O | IRQ | Shared | W1/A | W1/B | W1/C |
| | | RAM | | | |
|----------+----------+-----------+--------+--------+--------|
| | 240h | Software | Software | Closed | Open | Open |
|---+------+----------+-----------+--------+--------+--------|
| » | 280h | 3 | D0000h | Open | Closed | Open |
|---+------+----------+-----------+--------+--------+--------|
| | 300h | 10 | CC000h | Open | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| ROM CONFIGURATION |
|------------------------------------------------------------|
| ROM Base Address | W2/A | W2/B |
|------------------------+-----------------+-----------------|
| » | None/Soft selected | Closed | Open |
|---+--------------------+-----------------+-----------------|
| | D8000h | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|-----+--------------+--------+------------------------------|
| T | Unidentified | On | Data is being transmitted |
|-----+--------------+--------+------------------------------|
| R | Unidentified | On | Data is being received |
|-----+--------------+--------+------------------------------|
| P | Unidentified | On | Polarity is good on 10 |
| | | | Base-T |
|-----+--------------+--------+------------------------------|
| P | Unidentified | Off | Polarity is reversed on 10 |
| | | | Base-T |
|-----+--------------+--------+------------------------------|
| L | Green | On | Network connection is good |
|-----+--------------+--------+------------------------------|
| L | Green | Off | Network connection is not |
| | | | good |
+------------------------------------------------------------+
